孔表 PropertyManager

为现有孔表指定属性。

欲为孔表指定属性：

1. 使用以下方法之一来访问 PropertyManager：

2. 指定以下说明的属性，然后单击确定 。

表格位置

表格恒定边角控制在添加新列或行时表格扩展的方向。

将恒定边角设定到：

左上。新列延伸到右边，新行延伸到定位点之下。

右上。新列延伸到左边，新行延伸到定位点之下。

左下。新列延伸到右边，新行延伸到定位点之上。

右下。新列延伸到左边，新行延伸到定位点之上。

附加到定位点。将指定的边角附加到表格定位点。

恒定边角选项在您首先生成表格时不可使用。如果表格在创建时定位，恒定边角将在离表格定位点最近处象限中的工程图图纸上自动选取。

字母/数字控制

指定识别孔为字母数字 (A, B, C...) 或数字 (1, 2, 3...) 的标号。对于字母数字标号，字母前缀指定特定孔大小，数字指定实例。使用起始于指定开始字母或数目。

视图中相应的注释随表格而更改。

模式

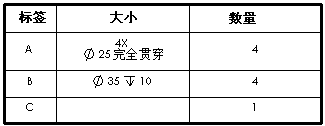

组合相同标签。将带孔的行组合成相同样式，这也组合带相同大小的孔。位置数值列被移除。该选项移除位置列 X 位置和 Y 位置。

组合相同大小。只在组合相同标签被清除时才可使用。为具有相同大小的孔合并单元格。位置数值列被保留。

显示 ANSI 英寸字母和数字钻孔大小。显示了使用与异型孔向导工具中孔规格大小相同的异型孔向导工具所生成的孔，例如，A 或 #40。

您可以通过选择或消除选择该选项来切换孔表中的显示大小。

孔位置精度

为孔位置值指定有意义数字数。

显示状态

选择以隐藏以下任何或所有项：

• 隐藏原点指示符

• 隐藏孔中心

• 隐藏孔标签

边界

单击框边界 或网格边界 从列表中选取对应的边界厚度。

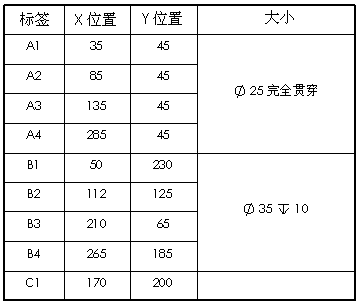

带粗框和网格边界的表格：

双制尺寸

选择双制尺寸以双制单位显示尺寸。

显示单位选取以显示单位。

图层

在带命名图层的工程图中选择一图层。表格借用图层颜色。
