边线法兰 PropertyManager

您可将边线法兰添加到一条或多条边线。

要显示此 PropertyManager，请在钣金零件中单击边线法兰（“钣金”工具栏）。

法兰参数

	边线	在图形区域中选择边线。要在多体钣金零件中合并实体，只选取一条边线。
	边线法兰轮廓	编辑轮廓的草图。
	使用默认半径	选中或清除。
	使用规格表	（仅当为零件选择了钣金规格表时，此选项才可用）选择或清除选择。
	折弯半径	在清除选择使用默认半径和使用规格表后，可通过此选项设定值。
	缝隙距离	设定一个值。

角度

	法兰角度	设定一个值。如果您为法兰长度选择成形到边线并合并以便合并多实体零件中的两个实体，则角度会锁定。单击解除锁定角度并将之更改。
	选择面	选取一个面为法兰角度设定平行或垂直几何关系。
	垂直于面	将边线法兰设定为与选择面中的面垂直。
	与面平行	将边线法兰设定为与选择面中的面并行。

法兰长度

长度终止条件

选取以下选项之一:

给定深度

根据您所指定的长度和方向生成边线法兰。

长度
反向 .更改边线法兰的方向。
外部虚拟交点，内部虚拟交点，双弯曲。指定测量原点。虚拟交点在两个草图实体的虚拟交叉点处生成一草图点。双弯曲选项对大于 90º 的折弯有效，让您可以使用法兰的切线长度作为长度计算的基础。您可以键入切线长度，而不用进行其它计算。

成形到顶点

生成成形到您在图形区域中所选的顶点的边线。您可以生成与法兰平面垂直或与基体法兰平行的边线法兰。

垂直于法兰基准面

选定的顶点与边线法兰的端面重合。

平行于基体法兰

选定的顶点穿过与基体法兰的面平行的平面。


垂直于法兰基准面。红色顶点与边线法兰的端面重合。（为更清晰，会显示一条草图直线。）	平行于基体法兰。红色顶点穿过与基体法兰的面平行的平面。（为更清晰，会显示一条草图直线。）

成形到边线并合并

在多体零件中，将选定的边线与另一实体中的平行边线合并。在第二个实体上选取成形到参考边线。

外部虚拟交点，内部虚拟交点

指定测量原点。
选取一成形到参考边线

法兰位置

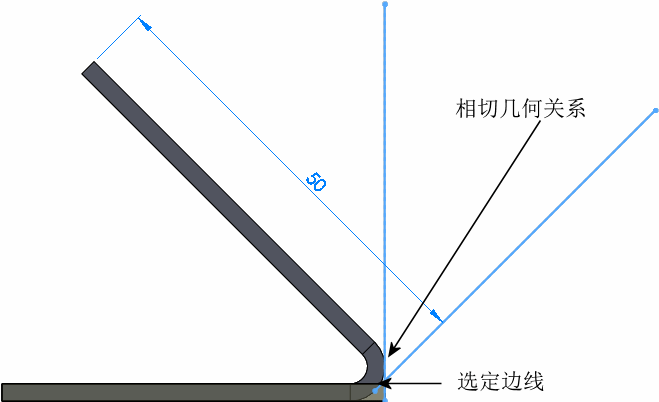

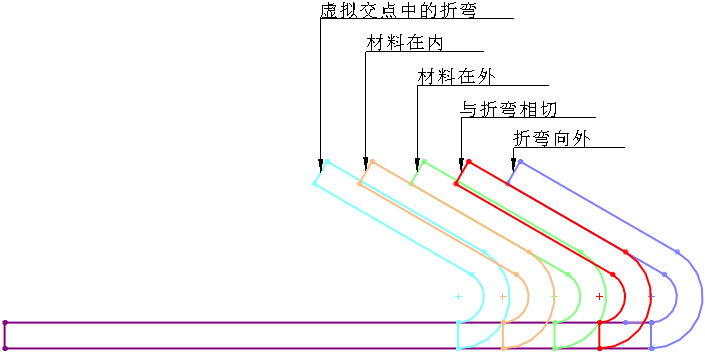

	折弯位置	选取以下选项之一: 材料在内材料在外折弯在外虚拟交点中的折弯与折弯相切对所有法兰长度选项和大于 90?的折弯均有效。法兰位置将始终与所选边线相连的侧面相切，法兰长度将始终保持精确的长度。
	剪裁侧边折弯	选择以移除额外材料。
	偏移	选择法兰与钣金实体的偏移。
	等距终止条件	为等距终止条件选择一项目。
	反转方向	更改等距的方向。
	等距距离	设定一个值。

自定义折弯系数

选择以便设定折弯系数类型并为折弯系数设定一数值。

自定义释放槽类型

选取一自定义释放槽类型以添加释放槽切除，然后选择释放槽切除的类型。

如果释放槽类型为：

矩形或矩圆形而且您选取使用释放槽比例，为比率设定值。
矩形或矩圆形并且您清除使用释放槽比例，则设定释放槽宽度和释放槽深度的值。
撕裂选择切口或延伸。

边线法兰特点
添加边线法兰
