可以指定材料明细表的文档层绘图设定。
要打开此页面，请在打开工程图或装配体材料明细表的情况下单击
选项
（标准工具栏），选择文档属性选项卡，然后选择。
零值数量显示
| 虚线 |
I |
选择当某个配置中的装配体零部件遗失时，数量列的显示选项。 |
| 零
|
 |
| 空白 |
 |

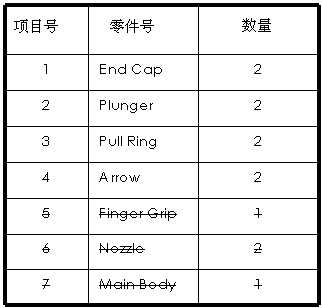

遗失零部件
| 为遗失的零部件保留行 |
选择此选项可列出配置中遗失的装配体零部件。 选择以突出文字显示可突出显示列出的遗失零部件。
|
 |
图层
| 图层
|
选择一个图层。 必须首先为工程图创建图层，然后才能在文档属性中选择这些图层。
|
必须在工程图视图文档的
图层（图层工具栏）中选择
依照标准来应用这些图层设置。
选项
| 引头零值
|
| 标准 |
根据总绘图标准显示引头零值。 |
| 显示 |
显示小数点前的零。 |
| 移除 |
不显示引头零值。
|
|
| 尾随零值 |
| 智能 |
根据 ANSI 和 ISO 标准，从整个公制单位值中去掉尾随零值。 |
| 标准 |
根据 ASME Y14.5M-1994 标准，显示尾随零值。 |
| 显示 |
尾随零值根据您为单位指定的小数位数进行显示。 |
| 移除 |
不显示尾随零值。
|
|
| 不在配置名称旁边添加"数量" |
选择此选项可消除配置列
中的文字数量。
您必须选择此选项后才能插入材料明细表。如果您在材料明细表已存在后才选择，则该选项不起作用。
|
| 不从模板复制 QTY 列名称 |
选择此选项可对数量列标题使用附加有 /QTY 字符串的配置名称。 |
| 将仅限顶层材料明细表局限于一个配置 |
选择此选项可将仅限顶层材料明细表限制于一个配置。在材料明细表中更改配置时，数量列标号不会更改。
|
| 自动更新材料明细表 |
选择此选项可在您对相关装配体添加或删除零部件时更新材料明细表。 |
