坐标系

整体坐标系

方向输入默认是指整体坐标系（X、Y 和 Z），该坐标系以基准面 1 为基础，并以零件或装配体的原点作为坐标系原点。基准面 1 是出现在 FeatureManager 设计树中的第一个基准面，可以具有不同的名称。参考三重轴显示全局 X-方向、Y-方向和 Z-方向。

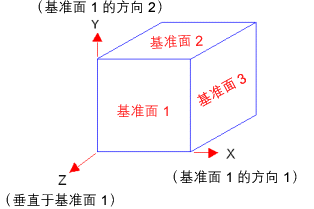

下图图示说明了整体坐标系与基准面 1、基准面 2 和基准面 3 之间的关系。

其中，X 是基准面 1 的方向 1，Y 是基准面 1 的方向 2，而 Z 正视于基准面 1。

• 请参阅整体坐标系中的应力分量 。

• 请参阅整体坐标系中的应变分量 。

通过右键单击整体坐标系的图标并选择轴可以在任何图解上显示整体坐标系。

局部坐标系

局部坐标系是与整体坐标系不同的坐标系。您可以在任何所需的方向上指定约束和载荷。例如，当您在圆柱面上定义力时，可以将该力应用于径向、圆周或轴向。同样，如果您选择球面，则可以选择径向、经度或纬度方向。此外，您还可以使用参考基准面和轴。

在查看结果时，也可以使用参考基准面和轴。例如，可以查看以径向应用于圆柱面上的应力。

• 使用参考基准面和轴。可以使用参考基准面和轴来定义正交各向异性材料的属性，或应用方向性载荷和约束。

有关详细信息，请参阅载荷和约束。
