您使用平面映射选项为一组壳体平面定义公用 0° 层角度参考，或用于在使用默认的曲面映射选项时遇到问题的情况。

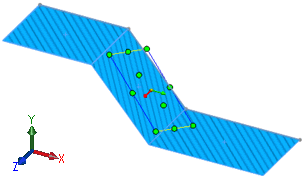

图中显示通过曲面填充操作创建的面。使用 UV 坐标的曲面映射技术显示出壳体上的弯曲条纹。您可以选择 XY 平面并投射所需的层方位，以使用平面映射技术。

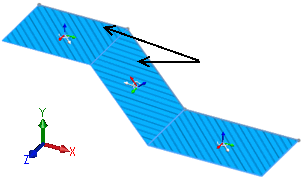

图中显示使用平面映射选项的多个面之间不一致的层方位。曲面映射在面间产生了成 45º 层角度的不一致方位。
