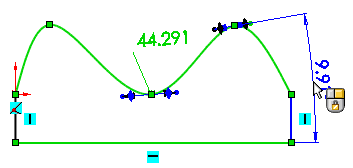

为样条曲线控标标注尺寸

使用智能尺寸 （尺寸/几何关系工具栏）为样条曲线控标标注尺寸。您可以添加以下各项的尺寸：

• 相切重量 1 和相切重量 2 。

• 相切径向方向

为样条曲线控标标注尺寸可允许：

• 在图形区域中而不是 PropertyManager 中设置任何一个值。

• 控制系列零件设计表中的相切重量和方向。

欲为样条曲线控标标注尺寸：

1. 在编辑草图模式中，在样条曲线 PropertyManager 中的参数下选取相切驱动。

2. 单击智能尺寸（尺寸/几何关系工具栏），或者单击工具、尺寸、智能尺寸。

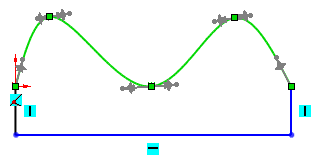

3. 选择样条曲线以显示控标。

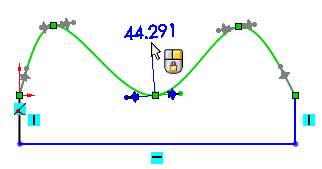

   对于相切重量 1 - 相切重量 2 。	对于相切径向方向
   选择两端上的任一控标，然后单击以放置尺寸。 在修改框中设置尺寸。	选择两端上的任一控标、水平线，然后单击以放置尺寸。 在修改框中设置尺寸。
