将系列零件设计表格式化
当您在 SolidWorks 软件中使用系列零件设计表时，将表格妥当格式化很重要。此主题说明如何将以下系列零件设计表格式化：
自动生成的系列零件设计表

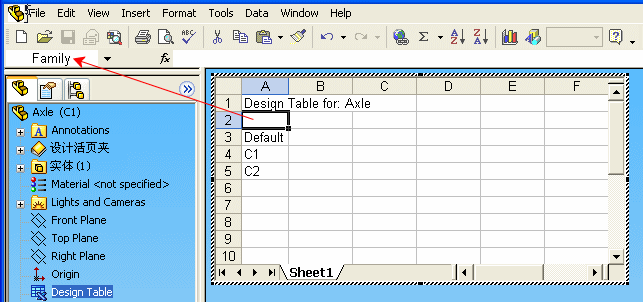

当您在系列零件设计表 PropertyManager 中选择自动生成或空白时，SolidWorks 软件将自动生成 Excel 文件。自动生成的系列零件设计表包括 Family 单元格。
根据默认，单元格 A2 保留为 Family 单元格。此单元格决定参数和配置数据从何处开始。Family 单元格不包含文字，然而在 Excel 中，名称框显示 Family。
当您编辑一系列零件设计表时，您可在 Family 单元格上生成行，在其左侧生成列。只要配置名称和 SolidWorks 参数在 Family 单元格以下或右侧保留，下例系列零件设计表有效。
手工生成的系列零件设计表
您可在 Microsoft Excel 中手工生成系列零件设计表，您在第一列中 (单元格 A3、A4，等等)键入配置名称，然后您在第一行中 (单元格 B2、C2，等等)键入参数。单元格 A1 必须为空白。
在系列零件设计表 PropertyManager 中选择来自文件以浏览到 Excel 文件并将之插入到模型中。
只要单元格 A1 为空白，下例系列零件设计表为有效。
带空白行和列的系列零件设计表
当 SolidWorks 软件处理一系列零件设计表时，软件处理带配置名称的列中的每个配置（自上到下），然后处理参数行中的每个参数（从左到右）。如果软件碰到：
在下例中，只有默认配置才被软件所处理。由于行数 4 为空白，配置 C1 和 C2 不被处理。
无效的准则
SolidWorks 软件如果在单元格中遇到无效的参数将停止处理系列零件设计表。一系列零件设计表参数摘要可供使用。
如果您输入信息到配置名称列的左侧或参数行上，SolidWorks 软件将警告有无效的值并停止处理系列零件设计表，而不完成剩余的行和列。如果发生此情况，有些配置将不会适当更新。
