孔表
您可使用孔表自动以制表格式生成孔信息。您可为模型信息生成列（如孔大小和位置）。
工程图文档中的孔表测量所选孔离指定原点基准点的位置。软件用表格中对应行的标签来标示每个孔。
非圆孔（如矩形和槽）也被视为孔。表格会按其几何中心列出实体的 X 坐标和 Y 坐标，但是您必须输入大小。

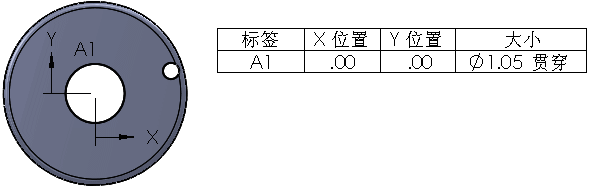

与其它面相交的孔不包括在孔表内，因为几何体会被另一特征中断，使孔不完整。例如：
除所有表格的功能外，您可以在文档属性 - 孔表和孔表 PropertyManager 中指定：
-
标签是字母还是数字
-
合并标签相同的单元格
-
合并孔大小相同的单元格
将会显示 ANSI 英寸字母和数字钻孔尺寸
-
孔位置的精度
-
双制尺寸显示
欲为激活文件中的孔表设定选项：
-
单击工具 > 选项 > 文档属性 > 表格 > 孔。
-
设定选项，然后单击确定。
欲生成孔表：
-
单击孔表
（表格工具栏），或单击插入、表格、孔表。
-
在 PropertyManager 中设定选项。
-

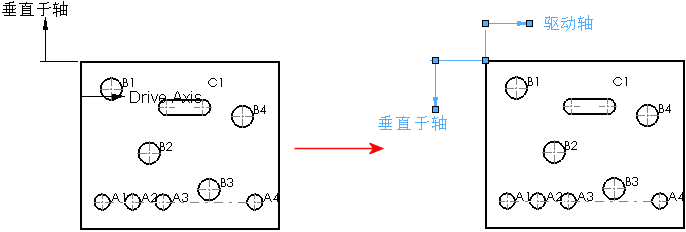

在图形区域中选择一要指定原点的顶点。
您可以选择 X 轴和 Y 轴为基准点定义顶点。您也可在放置表格后将原点基准点拖动到位。
|
|
|
|
顶点选定为原点
|
边线选取为 X 和 Y 轴
|
-
选择孔边线，或选择一模型面以将所有孔包括在面边界内的切除环中。
如果工程图视图以线架图
或隐藏线可见
显示，您可从反面选取非贯穿孔以包括在孔表中。这些孔标为远端。
-
若想将其它工程图视图包括在表格中，在 PropertyManager 中单击下一视图并重复步骤 3 和 4。
-
单击
。
-
如果您没选择附加到定位点，在图形区域中单击来放置表格。

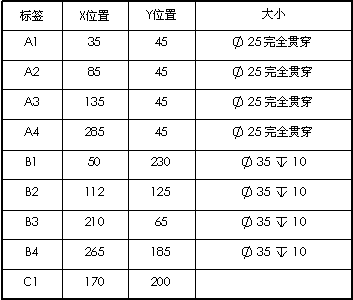

表格放置在工程图上，孔旁边添加有注释。
欲编辑原点基准点：
-
在图形区域中选择基准轴，然后在孔表轴心 PropertyManager 中单击编辑基准定义。
- 或 -
在 FeatureManager 设计树中右键单击孔表，然后选择编辑特征。
-
在图形区域中，选取一顶点或 X 和 Y 轴。
-
单击 。
X 位置和 Y 位置列相应更新。
-
通过拖动调整坐标符号大小并将之重新定位。
欲更改孔的公差或定位精度：
您也可更改整个表格的定位精度。
在现有孔表中，在X 位置、Y 位置或大小列中选择一单元格并且更改值。
PropertyManager 的内容根据列标题而有所不同。大小列包含模型中的信息。
要在表中显示双制尺寸：
-
用右键单击孔表，然后单击显示双制尺寸。
-
当双制尺寸显示时，您可为尺寸显示单位。用右键单击孔表，然后单击为双标注尺寸显示单位。
欲将孔添加到表格：
-
在 FeatureManager 设计树中用右键单击孔表，然后选择编辑特征。
-
在边线/面中单击，然后在图形区域中选择孔。
您可能需要单击重建模型
（标准工具栏），或单击编辑、重建模型以更新表格。
欲编辑标题文字：
-
双击标题单元格中的文字。
-
编辑单元格中的文字。
欲将孔标签格式化：
-
选择一标签。
-
在注释 PropertyManager 中设定选项。
-
单击确定 。
要重新排号所有孔标记：
在图形区域或 FeatureManager 设计树中右键单击孔表，然后选择单击重新排号所有标记。
要重新排号孔标记系列：
在孔表中右键单击系列中的任何行，并选择重新排号系列。
|
|
|
|

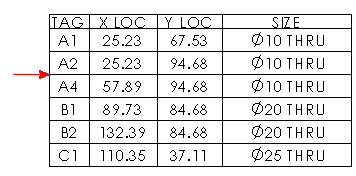

重新排号系列之前
|

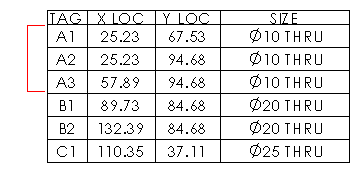

重新排号系列之后
|
要高亮显示模型中与孔表内一单元格对应的孔：
用右键单击一单元格然后单击跳到标签。
要在孔表中将列分排：
用右键单击一列然后选择分类、升序或降序。
