线型
您可在工程图中为以下项目指定颜色、粗细和样式：
-
新草图实体的格式
-
图层中的实体
-
现有边线和草图实体的属性
您可在图层中或使用线色工具为注释和其它注解指定颜色。
线型格式的设定为以下之一：
-
整体控制 - 在图层中设定
-
明确控制 - 由线型工具设定
当您给工程图添加新的草图实体时，线型遵循图层设定。如果没有激活的图层，线型将遵循系统设定。
对于新草图实体和注解，线型格式工具设定覆盖图层规格和系统设定。为工程图中装配体零部件设定边线属性的另一种方法是使用零部件线型。
线型工具
在线型工具栏中的工具将更改以下格式。
|
|
|
|
|
|
-
 线粗。选择：
-
-
列表中的线粗
-
自定义大小，输入数值，然后单击
-
bsp;默认选择在文档属性 - 线粗中定义的设定
 当您将指针移动到菜单上时，线粗的名称将显示在状态栏
中。
文档属性 - 线粗
中定义了打印时使用的相应线粗。
|
|
|
|
|
|
|
|
|
|
|
要指定当前和将来工程图中新的草图实体线型：
-
单击线型工具栏中的工具，从菜单上选择一格式。
-
任何类型的草图实体（直线、中心线、圆等）。
您在工程图中添加的实体使用指定的线型，直至您选择了另一种线型。
要改变现有边线或草图实体的格式：
-

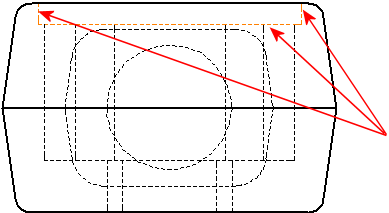

选择您要更改的边线或草图实体。要一次选择多个实体，请在选择时按住 Ctrl 键。
-
单击线型工具栏中的工具，从菜单上选择一格式。

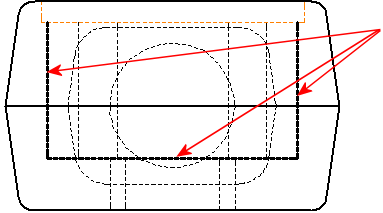

新格式应用到所选的实体中。
要将边线颜色、厚度或字体改回到其默认设定：
右键单击边线，然后单击重设线型。
