检查装配体对称

要检查相对于基准面的装配体零部件对称：

  1. 单击对称检查 （工具工具栏）。
  2. 为分析参数选择以下之一：
    • 单一基准面，以测试相对于选定基准面的对称。

    • 双平行面，以测试其间相对于基准面并平行于选定面的对称。
    • 两个点，以测试相对于垂直于两个点之间直线并在其间的基准面的对称。

  3. 对于带有子装配体的装配体，按需要选取视子装配体为零部件。

    选取该选项会相对于装配体内的子装配体检查对称，但忽略子装配体零部件。消除选取该选项将子装配体零部件包括在装配体对称检查中。

  4. 要为检查过的对称装配体零部件修改颜色：
    1. 在颜色设定下选取对称零部件，然后单击编辑颜色。
    2. 修改颜色然后单击确定。

    同样，您可修改对称零部件的颜色设定。

  5. 单击检查。

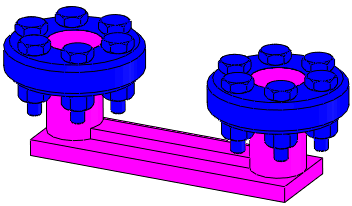

    检查过的对称和非对称装配体零部件以其指派的颜色显示。

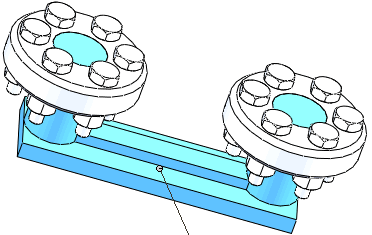

  6. 当您选取列举在对称检查结果之下的装配体零部件时，该零部件在图形区域中高亮显示。

  7. 要保存对称检查报表，单击保存报告。

  8. 关闭对称检查 PropertyManager 或单击重新检查运行另一对称检查。

父主题： 对称检查工具
