装配体约束 PropertyManager
生成 TolAnalyst 算例的第三步是定义如何将每个零件约束在简化装配体中。
装配体约束与配合类似。约束依据 DimXpert 特征之间的几何关系，而配合则依据几何实体之间的几何关系。此外，约束按顺序应用，应用顺序非常重要，将对结果产生重大影响。
约束标注
使用约束标注设定约束。约束标注
显示了约束类型，以及要约束的特征。仅适用约束类型可用。
例如，重合约束应用于显示为
Plane1 的 Plane1。单击 1、2 或 3 按顺序以主要 (1)、第二 (2) 和第三 (3) 的方式应用约束，这与特征控制框中的基准规格非常相似。
约束类型包括：
定义装配体约束：
-
在公差装配体下，选择要在简化装配体中约束的零件。例如，假设在以下两个零件的装配体中，您已在
装配体顺序
中选择了带有凸台的零件作为基体零件
。现在，选择带孔平板零件以约束它。
基体零件显示为已约束
是因为它已经固定作为原始零件。
启用显示为主要 (1) 约束的约束选项。每个约束的标签即为所选零件特征的名称。

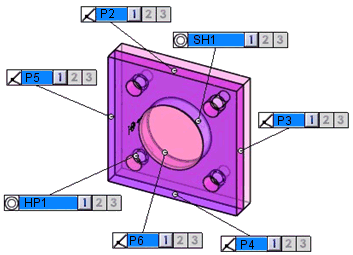

带孔平板的约束选项为：
-
与凸台基体重合的基准面（基准面 P6）
-
四个外侧基准面（P2、P3、P4 和 P5）
-
中心孔（简单直孔 SH1）
-
四孔阵列（孔阵列 HP1）
标注约束中受约束特征的名称在此主题中简略表示。在实际使用界面中，完整的特征名称会出现在标注中。例如，P2 和 HP1 在使用界面中会清楚地表示为 Plane2 和 Hole Pattern1。
-
通过单击基准面 P6 标注约束中的 1 设定主要约束。
该约束会添加到约束列表中。图形区域的约束标注会显示更新的主要约束和可能的第二约束（如果适用）。
在将最小约束应用到简化装配体的每个零件时，信息框会从黄色变为绿色，
按钮会激活。
-
设定另一个约束。例如，单击中心孔（简单直孔 SH1）约束标注中的 2 以将其设定为第二约束。
该约束会添加到约束列表中。约束标注会显示更新的第二约束和可能的第三约束（如果适用）。
-
设定第三约束。例如，单击基准面 P3 约束标注中的 3。
该约束会添加到约束列表中。约束标注会显示更新的第三约束（如果适用）。
-
单击 。
PropertyManager 选项
约束过滤器
使用约束过滤器可隐藏或显示约束类型。
显示阵列。显示阵列约束。清除后，将显示阵列中每个实例的约束。
|
|
|
|
选择显示阵列
|

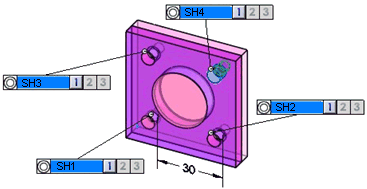

清除显示阵列
|
使用智能过滤器。隐藏与所考虑特征距离较远的约束。
|
将塞子装配到框上。
|
|
|
|
|
|
选择智能过滤器。对于凸台 B3 和 B4，只会显示近侧孔的选项。
|
|
|
|
|
|
清除智能过滤器。对框的近侧和远侧，均显示塞子的两个凸台特征的同轴心约束。
|
|
公差装配体
列出零件及其约束状态。
-
零件需要约束。
-
零件至少有一个约束。
约束
列出应用于各个零件的约束的细节。
支持的约束对
|
|
凸台
|
圆锥体
|
孔*
|
相交直线
|
凹口
|
飞机
|
槽口
|
宽度
|
|
凸台
|
X
|
X
|
X
|
-
|
-
|
-
|
X
|
X
|
|
圆锥体
|
X
|
X
|
X
|
-
|
X
|
-
|
X
|
X
|
|
孔*
|
X
|
X
|
X
|
-
|
X
|
-
|
X
|
X
|
|
相交直线
|
-
|
-
|
-
|
X
|
-
|
X
|
-
|
-
|
|
凹口
|
-
|
X
|
X
|
-
|
X
|
-
|
X
|
X
|
|
飞机
|
-
|
-
|
-
|
X
|
-
|
X
|
-
|
-
|
|
槽口
|
-
|
X
|
X
|
-
|
X
|
-
|
X
|
X
|
|
宽度
|
-
|
X
|
X
|
-
|
X
|
-
|
X
|
X
|
您可以在孔阵列*、凹口或槽之间应用约束。
*：孔包括圆柱、柱孔、锥孔和简单直孔。
图例：
X：受支持
-：不受支持或不适用
