镜像钣金特征

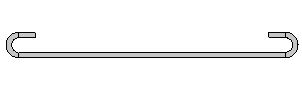

您可以在现有钣金零件的中心绕基准面镜向选定的钣金特征。可以镜向的钣金特征包括：

• 边线法兰

• 斜接法兰

• 褶边

• 基体法兰/薄片

• 闭合边角

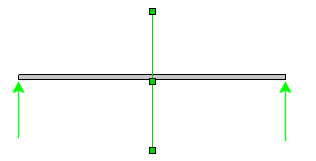

用于镜向钣金特征的基准面必须在基体法兰的边线之间置中 。

要镜向钣金特征：

1. 生成钣金特征。

生成并标注草图尺寸，以便您可使用现有基准面镜向钣金特征。

2. 生成在基体法兰的两条边线之间置中的基准面。

3. 在钣金工具栏上单击下列钣金特征之一，或单击插入、钣金：

4. 单击特征工具栏上的镜向 ，或单击插入、阵列/镜向、镜向。

5. 在 PropertyManager 中：

   1. 在镜向面/基准面下，选择在基体法兰两条边线之间置中的基准面作为镜向面/基准面 。

   2. 在要镜向的特征下，选择钣金特征作为要镜向的特征 。

6. 单击确定 。
