對正視圖
對於預設為不對正的視圖，或者已經解除了對正關係的視圖，您可以更改其對正關係。 您也可以解除視圖的對正並將對正返回至其預設的狀態。
會自動為標準三視圖、剖面視圖、轉正剖視圖、輔助視圖、及投影視圖自動產生對正。
對正工程視圖會藉由限制移動來將相關的工程視圖相互對正。 當您拖曳一個視圖時，虛線出現以顯示現有的對正條件。 您可以從任何視圖中加入或移除對正。

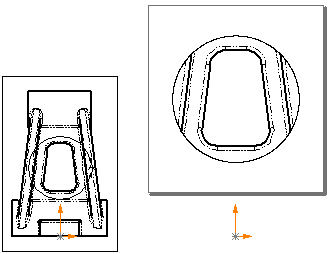

將一個工程視圖對正於另一工程視圖：
-
選擇工程視圖，然後按一下工具、對正、水平對正或垂直對正。
-或-
用右鍵按一下工程視圖，選擇對正，然後選擇下列選項之一：
游標的形狀變為
。
-
選擇您要對正的視圖。

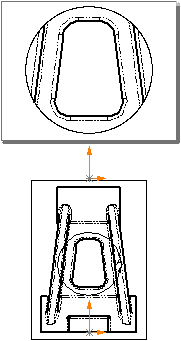

模型原點或視圖的工程視圖中心沿所選方向對正。 如果您移動參考視圖，對正關係將保持不變。
您也可以使用模型的邊線來定位視圖。

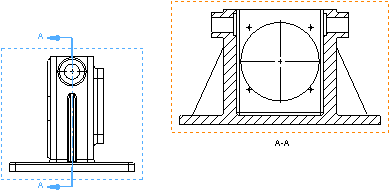

將工程視圖與模型邊線對正︰
-
在工程視圖中選擇一線性模型邊線。
-
按一下工具、對正工程視圖、水平邊線或垂直邊線。

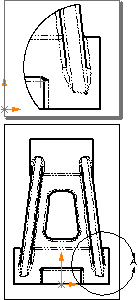

視圖會旋轉，直到所選的邊線成為水平或垂直。
如果任何視圖是從您以此方式旋轉的視圖投影而來，則投影視圖會更新以維持其投影關係。
關於旋轉視圖的其他資訊，請參考旋轉。

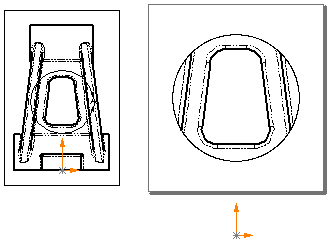

解除視圖之對正關係：
對於對正的視圖，您可以解除其對正關係而獨立移動視圖。 用右鍵按一下視圖邊界的內部，然後選擇對正、解除對正關係，或按一下工具、對正工程視圖、解除對正。
於放置視圖時斷開視圖的對正：
回到視圖預設的對正關係︰
您可以將已解除對正關係的視圖返回其原始對正。 用右鍵按一下視圖邊界的內部，然後選擇對正、預設對正，或按一下工具、對正工程視圖、預設對正。
