參考圖元

藉由投影一邊線、迴圈、面、曲線或外部草圖輪廓線、一組邊線或一組草圖曲線到草圖基準面上，您可以在草圖上產生一或多條曲線。

參考圖元︰

  1. 在開啟的草圖中按一下一模型邊線、迴圈、面、曲線、外部草圖輪廓線、一組邊線或一組曲線。

您也可以在按一下參考圖元 art\CEDGETOL.gif 工具之後按一下圖元。

範例：

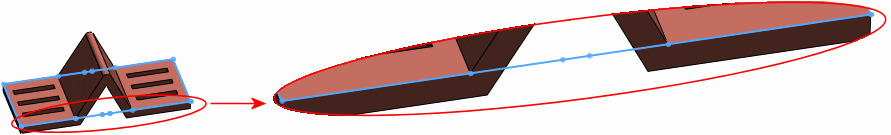

選擇一個面來參考面的邊線。

按住 Ctrl 並選擇迴圈的一個邊線。 軟體僅選擇迴圈。

選擇連續的面來取得整個面的輪廓線。 線段會相對應於每個面。

  1. 按一下參考圖元 art\CEDGETOL.gif（草圖工具列），或按一下工具、草圖 工具、參考 圖元。

    會產生以下的限制條件︰

    • 在邊線上 。 在新的草圖曲線和圖元之間建立此關係。如果圖元更改，則曲線將會更新。

    • 固定。 在草圖圖元的端點上產生此內部的關係，使草圖保持 "完全定義" 的狀態。 當您使用顯示/刪除限制條件時，不會顯示這個內部的限制條件。 拖曳這些端點可移除此固定限制條件。

如果您產生 在組合件關聯中的 零組件或特徵，且在 工具、選項、 外部參考 中選擇 不要產生模型的外部參考，則上方所述的草圖限制條件將不會被產生。 請參考 控制外部參考的產生 。

  1. 在 PropertyManager 中按一下選擇連續來參考所有連續的草圖圖元。

  2. 按一下 。

相關主題

偏移圖元

側影輪廓線





提供對此主題的意見反應
