自訂屬性

在設計表格中指定自訂屬性的欄標題使用這種語法：

$PRP@屬性

其中屬性為自訂屬性的名稱。 您可以使用摘要資訊對話方塊中列出的自訂屬性之一 （按一下檔案、屬性、 模型組態指定 ），或您也可加入新的自訂屬性。

注意：

• 欄表頭不分大小寫。

• 如果您計劃將自訂屬性用在零件表的欄位中：

• • 對以 Excel 為基礎的 BOMs，請不要在屬性名稱中包含任何空格。

  • 對以表格為基礎的 BOMs，可以在屬性名稱中使用空格。

例如，使用標題 $prp@Cost 控制每種模型組態的自訂屬性 Cost。 於表格的儲存格中輸入每種模型組態的屬性值。 如果儲存格為空白，則模型組態的屬性為定義不足。

當模型參數變更時，與模型參數（尺寸及物質特性）相關的屬性會自動更新。

加入自訂屬性至設計表格：

1. 插入設計表格至您的模型中。

2. 在設計表格試算表中：

   1. 對每一個有自訂屬性的欄位，以$prp@屬性的格式來標示欄位名稱；例如，$prp@length。

   2. 在每個欄位中，以"名稱@@模型組態@模型"的格式來輸入屬性的不同名稱；例如，"D2@Sketch1@@Default@box.SLDPRT"。

請包括引號及確定副檔名 (.SLDPRT) 是大寫字母。

要包括引號，請在表達式之前輸入單引號（'）。 例如，為出現在表格中的表達式
"D2@Sketch1@@Default@box.SLDPRT" 輸入
'"D2@Sketch1@@Default@box.SLDPRT"

3. 在設計表格外按一下以關閉它。

   加入設計表格的自訂屬性會自動出現在摘要資訊對話方塊的模型組態指定標籤中。 您可以在註解及零件表中使用這些屬性。

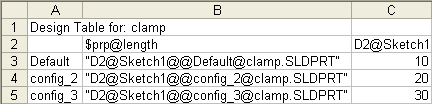

指定自訂屬性的設計表格的範例：
