剖面範圍

在工程圖中，您可以用剖面視圖對話方塊來指定在組合件剖面視圖或區域深度剖視圖中，要保留為不剖切的零組件及肋材特徵。 剖面範圍標籤也出現在剖面視圖或區域深度剖視圖的工程視圖屬性對話方塊中。

在產生了剖面視圖之後存取剖面範圍對話方塊：

1. 用右鍵按一下剖面視圖然後按一下屬性。

2. 在對話方塊中，選擇剖面範圍的標籤。

排除零組件/肋材特徵(E)

• 在圖面或 FeatureManager(特徵管理員)中按一下保留為不剖切的零組件及肋材特徵。

• 如要從清單中移除零組件，再按一下零組件，或在清單中選擇它，然後按 Delete。

不剖切所有子件

如果所選的零組件或肋材特徵在組合件中使用過不只一次，請指定排除狀態 （例如，如果它是複製排列的一員，或是作為一個以上的次組合件之零組件使用）：

• 選擇。 如果您想在組合件中排除所選零組件的所有子件，請選擇不剖切所有子件核取方塊。 在產生的視圖中，所選零組件的所有副本件將保留不剖切。



• 清除。 如果您想只排除所選子件，請清除不剖切所有子件核取方塊。 在產生的視圖中，僅有所選的的副本保留為未切割，其他所有副本均被切割。

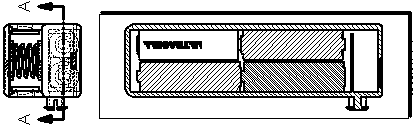

自動加註剖面線

• 按一下自動加註剖面線來在相鄰的切割面上使用替代的剖面線角度。 當剖切組合件時，剖面線類型替換。

• 從組合件剖面視圖或區域深度剖視圖建立的細部放大圖，使用其父視圖的剖面線樣式。

排除扣件

排除扣件使其不被選取。 扣件包括從 SolidWorks Toolbox 插入的任何項目（螺帽、螺栓、墊圈等等），結構成員除外。 您也可以將任何的零組件指定為扣件來使其不被剖切。 要預覽扣件，請選擇顯示排除的扣件。

要指派任何的零組件為扣件，請開啟零組件，然後按一下檔案、屬性。 在對話方塊的自訂標籤中，選擇屬性名稱中的 IsFastener，然後在值/文字表達方式中輸入 1。

反轉方向

切換剖面視圖的方向。
