使用 SketchXpert
如果您選擇當草圖錯誤發生時永遠開啟此對話方塊，當您過多定義 2D 或 3D 草圖時，
SketchXpertPropertyManager
馬上出現。 對現有的過多定義草圖，按一下在
狀態列
中的過多的定義
。 x00a0;使用 SketchXpert 來：
-
診斷。 循環檢視及顯示可能的解決方法。
-
手動修復。 顯示所有的衝突並讓您可選擇解決方法。
SketchXpert 顯示：
-
當解決辦法造成幾何移動時，顯示現有幾何的影像。
-
使用刪除線顯示要刪除的尺寸和限制條件。

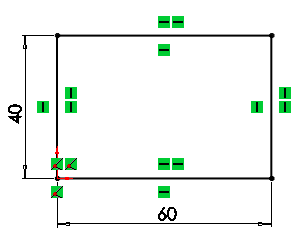

按一下檢視、草圖限制條件來顯示以色彩區別的草圖限制條件：
項次無法解出 或
項次衝突。
診斷過多定義的草圖：
-
在 PropertyManager 中的訊息之下，按一下診斷來產生可能的解決辦法。
-
在結果之下，按一下
或
來在解決方案中捲動。 對於每個解決方案：
x00a0;循環檢視有效的解決方案
如果 x00a0;
詳細資訊/選項或衝突的限制條件/尺寸並未顯示，按一下在 PropertyManager 中的 x00a0;
。 然後選擇當草圖錯誤發生時永遠開啟此對話方塊來永遠顯示這些項目。
-
按一下接受來套用解決方案，然後按一下
來關閉 PropertyManager。
手動修復過多定義的草圖：
-
在 PropertyManager 中的訊息之下，按一下手動修復。

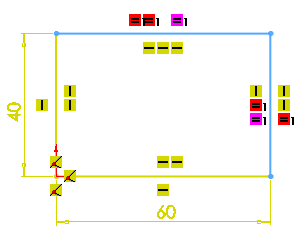

在草圖中的所有限制條件及尺寸出現在衝突的限制條件/尺寸之下。
-
選擇每個限制條件或尺寸來在圖面中強調顯示。
|
例如：
|
|
|
|
= 等徑/等長 1
|
|
|
-
按一下刪除。
|
|
|
找到有效的解決方案
|
如果您刪除衝突的限制條件/尺寸之下的一或多個項目，按一下
來復原每個動作並重新群組清單。
-
按一下 。
