位置替換視圖
位置替換視圖藉由在不同的位置顯示組合件零組件來表示其動作的範圍。您可以用鏈線的形式在原始的視圖上重疊一或多個位置替換視圖。

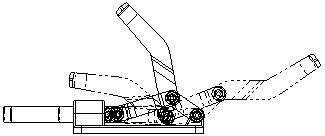

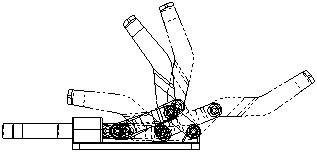

位置替換視圖的範例：
-

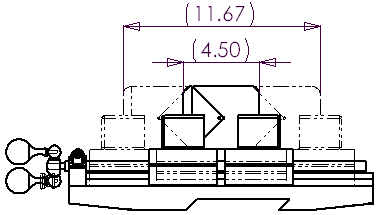

可以在主要視圖和位置替換視圖之間標註尺寸。
-
位置替換視圖會被加入 FeatureManager(特徵管理員)中。
-
您可以在工程圖中產生多個位置替換視圖。
-
無法在斷裂視圖、剖面視圖、裁剪視圖、或細部放大圖中使用位置替換視圖。
-
在您產生位置替換視圖之後，您可以在組合件及工程圖的階層修改它。
插入位置替換視圖︰
-
使用位置替換視圖需要的方位來插入組合件的模型視角。將組合件定位在其開始處的位置。
|
|
-
按一下工程圖工具列上的位置替換視圖  ，或按一下插入、工程視圖、位置替換視圖。
位置替換 PropertyManager 出現。系統提示您選擇一個要將位置替換視圖插入其中的工程視圖。
-
在模型組態之下，選擇：
|
|
-
按一下確定  。結果可能如下之一：
|
|
-
使用任何移動零組件工具來移動組合件零組件至想要的位置。在 PropertyManager 中的選項之下，使用碰撞偵測及碰撞時停止來停止動作。
|
|
-
按一下確定 以關閉移動零組件 PropertyManager 並回到工程圖中。
組合件模型組態的位置替換視圖以兩點鏈線出現在工程視圖中，且位置替換 PropertyManager 關閉。
|
|
-
使用相同的步驟來產生所需數量的位置替換視圖。
|
|
編輯位置替換視圖︰
