格式化設計表格
當您在 SolidWorks 軟體中使用設計表格時,適當的格式化表格是相當重要的。 本主題顯示如何格式化設計表格:
自動產生的設計表格
當您在設計表格 PropertyManager 中選擇自動產生或空白時,SolidWorks 軟體自動產生 Excel 檔案。 自動產生的設計表格包括 Family 儲存格。

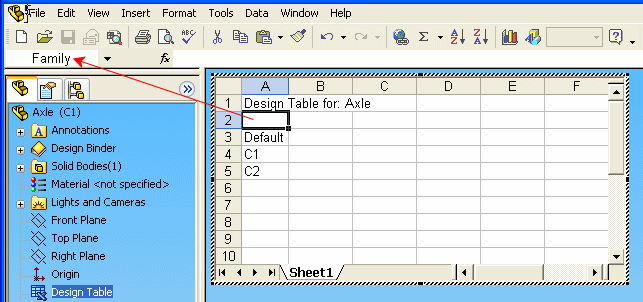

根據預設,儲存格 A2 是保留為 Family 儲存格。 此儲存格決定參數及模型組態資料從何處開始。 Family 儲存格中不包含文字,不過在 Excel 中,名稱方塊會顯示 Family。

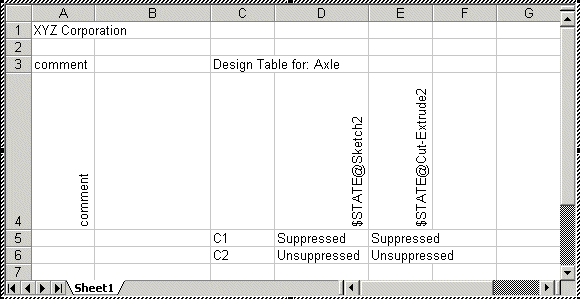

當您編輯設計表格時,您可以在 Family 儲存格的上方產生列,左方產生欄位。 下面的範例是一個有效的設計表格,只要模型組態名稱及 SolidWorks 參數被保持在 Family 儲存格的下方及右方。

手動產生的設計表格
您可以手動在 Microsoft Excel 中產生設計表格,方法是在第一個欄位(儲存格A3、A4 等等)中輸入模型組態名稱,並在第一個列(儲存格B2、C2等)中輸入參數。 儲存格 A1 必須是空白的。
在設計表格 PropertyManager 中,選擇 來自檔案來瀏覽至 Excel 檔案並將其插入模型中。

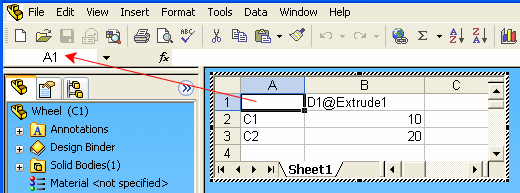

下面的範例是有效的設計表格,只要儲存格 A1 是空白的。

有空白列及欄的設計表格
當 SolidWorks 軟體處理設計表格時,會處理有模型組態名稱的欄位中的每個模型組態(上到下),然後處理在參數列中的每個參數(左到右)。 如果軟體碰到:

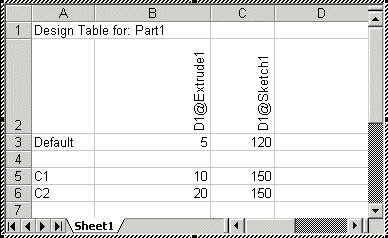

在下面的範例中,只有預設的模型組態會被軟體處理。 因為列 4 是空白的,因此不會處理模型組態 C1 及 C2。

無效的準則
SolidWorks 軟體如果在儲存格中發現無效的參數,即會停止處理。 可參考設計表格參數摘要。
如果您輸入資訊至模型組態名稱欄的左方或參數列的上方,SolidWorks 軟體會警告您為無效的值,並停止處理設計表格,而不會完成其餘的列及欄。 如果此狀況發生,某些模型組態將不會適當的更新。
