使用修改對話方塊變更整體變數

  1. 在 FeatureManager(特徵管理員) 設計樹中，按一下填料-伸長1。

    模型會以草圖模式開啟。

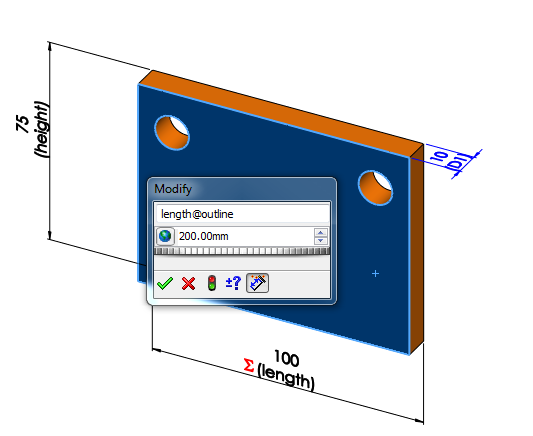

  2. 在草圖中，連按兩下 length@outline 的尺寸。
  3. 在修改對話方塊中，將尺寸從 100 變更至 200。

    修改整體變數 2

    當您在修改對話方塊中插入或變更整體變數時，其會在輸入的欄位中顯示產生整體變數 Create Global Variable。尺寸 "length@outline" 及整體變數 "overall length" 代表相同的值。

  4. 按一下重新計算 OTTool_Rebuild_Standard.gif，然後按一下 PM_OK.gif。
  5. 在 FeatureManager®(特徵管理員)中，於數學關係式資料夾上按右鍵，然後按一下管理數學關係式。

    數學關係式對話方塊顯示 "length@outline" 尺寸及整體變數 "overall length" 的新值。
