Analýza zebřích pruhů a křivosti

Vylepšené obrázky zebřích pruhů a složka Analysis Scenes umožňují jednodušší provádění analýzy křivosti.

Pruhy se již nesbíhají u pólů a nejsou tolik vizuálně rušivé.

SolidWorks 2011 SolidWorks 2012

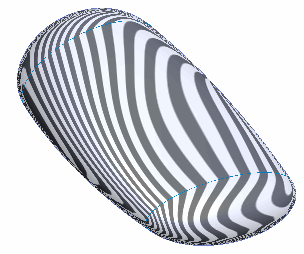

Zebří pruhy 2011 – příklad s krychlí Zebří pruhy 2012 – příklad
Zebří pruhy 2011 – příklad s koulí
Správce PropertyManager nástroje Zebří pruhy obsahuje následující nové možnosti:
  • Zebří pruhy lze orientovat vodorovně nebo svisle výběrem možnosti Vodorovné pruhy nebo Svislé pruhy.
  • Místo zebřích pruhů můžete použít alternativní obrázek prostředí výběrem možnosti Ze souboru v seznamu Prostředí a přechodem na soubor.

Složka Analysis Scenes je dostupná na kartách Vzhledy, prostředí a nálepky v podokně úloh.Tato složka obsahuje prostředí optimalizovaná pro vyhodnocování křivosti a kvality povrchu.Tato prostředí jsou také dostupná pod ikonou Použít prostředí Tool_Apply_Scene_HeadsUpView.gif (panel nástrojů Průhledné zobrazení).

Nadřazené téma: Zobrazení
