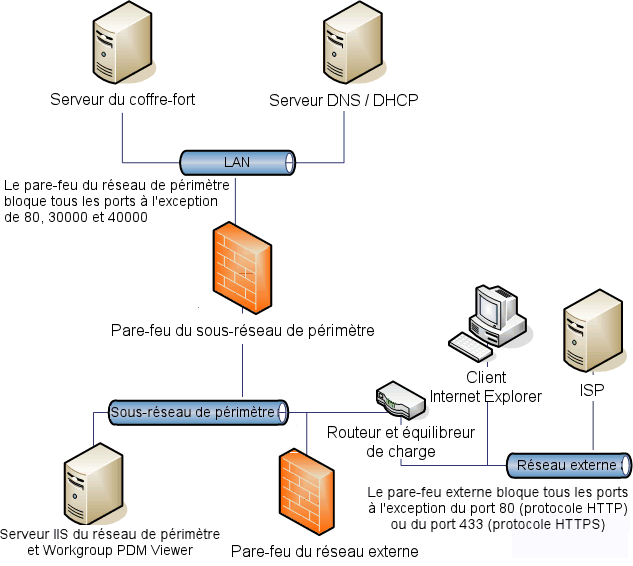

La configuration réseau montre un serveur réseau de périmètre configuré sur un sous-réseau de périmètre et sa communication avec les réseaux interne et externe.
Le serveur réseau de périmètre communique avec le LAN par l'intermédiaire d'un pare-feu interne. Il communique avec le réseau externe par l'intermédiaire d'un pare-feu externe, d'un routeur et d'un cluster d'équilibrage.
Le client Internet Explorer se connecte au serveur Workgroup PDM Viewer/IIS par le port 80 (ou 443 s'il est configuré pour utiliser SSL). Workgroup PDM Viewer se connecte alors au serveur du coffre-fort par le port 30000 ou 40000. Le serveur du coffre-fort renvoie les informations demandées à Workgroup PDM Viewer, qui les transmet à son tour au client Internet Explorer.
Le serveur réseau de périmètre a deux adresses IP:
- L'adresse IP interne sur le LAN
- L'adresse IP publique fournie par le fournisseur de services Internet
Le serveur Web dans le réseau de périmètre est situé derrière un cluster d'équilibrage. Bien que vous puissiez directement accéder au serveur Web pour les tâches administratives, l'ensemble du flux de services Web vers les serveurs dans le réseau de périmètre est traité par les équilibreurs de charge.
Les équilibreurs de charge convertissent l'adresse IP matérielle du serveur en adresse IP virtuelle (VIP) sur la partie du réseau qui est exposée au public. Si vous naviguez jusqu'au VIP ou l'URL du serveur Web alors que vous êtes connecté au réseau, vous pouvez voir le site.
Le pare-feu externe convertit le VIP du programme d'équilibrage de charge en adresse publique et routable.
