Coin brisé/Coin ajusté

L'outil Coin brisé/Coin ajusté enlève ou ajoute de la matière sur une arête ou une face dans une pièce de tôlerie pliée.

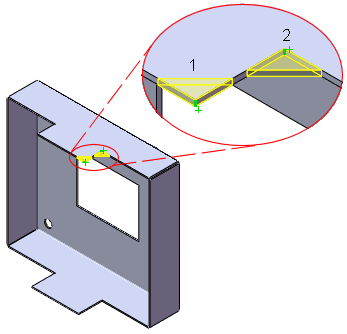

1. Coin externe: enlèvement de matière
2. Coin interne: ajout de matière

Pour créer un coin brisé:

  1. Créer une pièce de tôlerie.

  2. Cliquez sur Coin brisé/Coin ajusté (barre d'outils Tôlerie) ou sur Insertion, Tôlerie, Coin brisé.

  3. Dans le PropertyManager Coin brisé, sous Options de coins brisés:

    1. Sélectionnez Arêtes de coin et/ou faces de tôle à bords repliés .

    2. Sélectionnez un Type de cassure: Chanfrein ou Congé .

    3. Définissez une valeur pour la Distance (Chanfrein) ou le Rayon (Congé).

  4. Cliquez sur .
