Cotation par rapport aux poignées de la spline

Utilisez la Cotation intelligente (barre d'outils Cotations/Relations) pour coter par rapport aux poignées de la spline. Vous pouvez ajouter des cotes pour:

• Pondération de la tangente 1 et Pondération de la tangente 2 .

• Direction de la tangente radiale

La cotation par rapport aux poignées de la spline permet de:

• Définir l'une de ces valeurs dans la zone graphique plutôt que dans le PropertyManager.

• Contrôler la pondération et la direction de la tangente dans les familles de pièces.

Pour coter par rapport aux poignées de spline:

1. En mode Editer l'esquisse, dans le PropertyManager Spline, sous Paramètres, sélectionnez Pilotage par les tangentes.

2. Cliquez sur Cotation intelligente (barre d'outils Cotations/Relations) ou sur Outils, Cotations, Intelligentes.

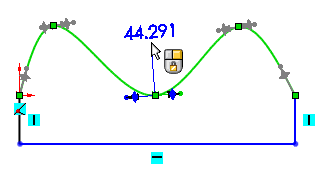

3. Sélectionnez la spline pour afficher les poignées.

   Pour Pondération de la tangente 1 - Pondération de la tangente 2	Pour la Direction de la tangente radiale.
   Sélectionnez une des poignées à l'une ou l'autre des extrémités et cliquez pour placer la cote. Définissez la cote dans la boîte de dialogue Modifier.	Sélectionnez une des poignées à l'une ou l'autre des extrémités, la ligne horizontale et cliquez pour placer la cote. Définissez la cote dans la boîte de dialogue Modifier.
