Accès aux outils

La façon la plus efficace de travailler dans SolidWorks est d'utiliser les outils disponibles dans les barres d'outils et, lorsque cela est nécessaire, les menus.

Gestionnaire de commandes

Le Gestionnaire de commandes est contextuel. Ses barres d'outils intégrées varient en fonction du type de document.

Le Gestionnaire de commandes présenté dans l'illustration suivante apparaît dans un document de pièce. Lorsque vous cliquez sur un onglet en dessous du Gestionnaire de commandes, il est mis à jour pour afficher la barre d'outils correspondante. Ainsi, si vous cliquez sur l'onglet Esquisses, la barre d'outils Esquisse apparaît.

bsp;

Le Gestionnaire de commandes est composé de deux zones:

• Onglets. Pour changer de barre d'outils, sélectionnez l'onglet lié à l'activité voulue.

• Barre d'outils. Pour activer des outils, cliquez dessus dans cette zone.

En plus de l'info-bulle affichée avec l'icône de l'outil, une description apparaît lorsque vous maintenez le pointeur sur l'outil; elle vous renseigne sur la façon d'utiliser ce dernier.

Vous pouvez personnaliser le Gestionnaire de commandes dans chaque type de document afin d'afficher les barres d'outils que vous utilisez le plus souvent. Vous pouvez faire glisser le Gestionnaire de commandes vers différents emplacements sur votre bureau ou l'amarrer automatiquement sur un côté de la fenêtre SolidWorks.

Le Gestionnaire de commandes est efficace, pratique et personnalisable. La plupart des outils que vous utilisez sont regroupés en un seul endroit.

Barres d'outils

Toutes les barres d'outils sont disponibles dans le style familier de Microsoft Windows. Vous pouvez les montrer, les cacher et les personnaliser.

La barre d'outils Affichage de type visée haute est une barre d'outils transparente dans chaque fenêtre d'affichage fournit tous les outils couramment utilisés pour manipuler la vue.

Barre de menu

La Barre de menu permet d'accéder aux outils et options SolidWorks de plusieurs manières.

Barres de raccourcis

Des barres de raccourcis personnalisables vous permettent de créer vos propres groupes de commandes non contextuelles pour ces modes:

• Pièce

• Assemblage

• Mise en plan

• Esquisse

Raccourcis du clavier

Les raccourcis dans SolidWorks sont soit des touches d'accès rapide soit des raccourcis du clavier. Vous pouvez utiliser un mouvement de la souris comme raccourci pour exécuter une commande (comme vous le feriez avec un raccourci-clavier).

Des touches d'accès rapide sont disponibles pour chaque élément de menu et sont indiquées par des lettres soulignées. Elles ne peuvent pas être personnalisées.

• Pour afficher les lettres soulignées dans le menu principal, appuyez sur la touche Alt.

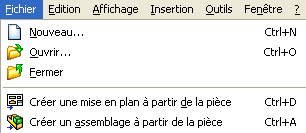

• Pour accéder à un menu, appuyez sur la touche Alt + la lettre soulignée (Alt+F pour le menu Fichier, par exemple).

• Pour exécuter une commande, appuyez sur la lettre soulignée (Alt+F, puis F pour fermer le document actif, par exemple).

Les raccourcis du clavier sont des combinaisons de touches (comme celles affichées à droite du menu) qui peuvent être personnalisées.

Rubriques SolidWorks connexes

Aide de SolidWorks: Mouvements de la souris
