Couleur d'arrière-plan
SolidWorks utilise un dégradé de bleus comme couleur d'arrière-plan dans la zone graphique. Vous pouvez changer la couleur d'arrière-plan dans SolidWorks; cependant, vous remarquerez sans doute que les modèles ombrés et les différentes couleurs indiquant un statut ressortent mieux sur le bleu.
REMARQUE: Vous pouvez également faire glisser des scènes sur les modèles à partir de l'onglet Apparences du
Volet des tâches
sous Scènes, afin de modifier la couleur d'arrière-plan et l'apparence du modèle. Vous pouvez également cliquer sur Appliquer une scène
dans la barre d'outils
Affichage de type visée haute
et sélectionner une scène.
|

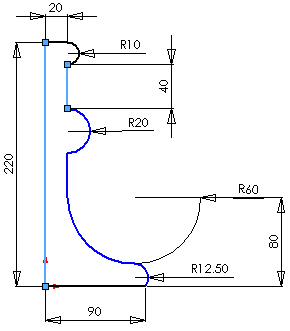

Dans une esquisse, le bleu clair indique les entités sélectionnées. Le bleu montre les entités qui ne sont pas totalement contraintes. Les entités en noir sont totalement contraintes. L'origine de l'esquisse apparaît en rouge. Les autres couleurs indiquant un statut sont le jaune, le rose et le gris.
|
|
|
Les couleurs dans une vue en mode Image ombrée apparaissent mieux sur un arrière-plan bleu dégradé.
|
|
|
Les feuilles de mise en plan sont de la couleur du Mylar. Les vues de mise en plan peuvent être affichées dans différents modes d'ombrage et de lignes.
|
|
Pour spécifier des couleurs différentes, cliquez sur Outils, Options, Options du système,
Couleurs
.
Les objets pour lesquels vous pouvez spécifier la couleur incluent:
-
Arrière-plan de la fenêtre
-
Couleur du dégradé supérieur
-
Couleur du dégradé inférieur
-
Mises en plan, couleur du papier
-
Mises en plan, fond
-
Lignes de grille, Principales
-
Annotations, Importées
