Constructions soudées - Emplacement des fichiers pour les profils personnalisés

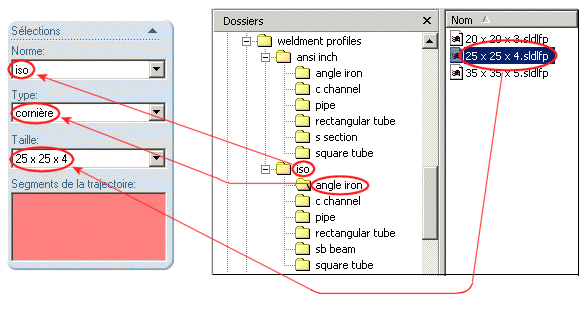

L'emplacement par défaut des profils personnalisés est <dossier_d'installation>\data\weldment profiles. La structure des sous-dossiers dans le dossier weldment profiles détermine les sélections qui apparaissent dans le PropertyManager Elément mécano-soudé. La case Sélections du PropertyManager et le dossier, ainsi que la structure des fichiers correspondants dans l'Explorateur Windows sont organisés de la façon suivante:

• <dossier <de base>. Il contient un ou plusieurs dossiers <norme>. Dans l'exemple ci-dessous, weldment profiles est le dossier <de base> et il contient les deux dossiers <norme> (ansi inch et iso). Dans le PropertyManager, le nom de chaque dossier <norme> apparaît comme sélection dans Norme.

• <dossiers> <norme>. Ils contiennent un ou plusieurs dossiers <type>, par exemple angle iron (cornière), c channel (profilé en c), pipe (tuyau), etc. Dans le PropertyManager, après avoir sélectionné une Norme, le nom de chacun de ces sous-dossiers <type> apparaît dans Type.

• <dossiers <type>. Ils contiennent une ou plusieurs pièces de fonction de bibliothèque. Dans le PropertyManager, après avoir sélectionné un Type, le nom de chacune de ces pièces de fonction de bibliothèque apparaît dans Taille.

Vous pouvez stocker votre profil personnalisé dans la structure de dossiers fournie par SolidWorks ou créer votre propre structure.

Pour stocker des profils personnalisés dans la structure de dossiers existante:

Effectuez l'une des actions suivantes :

• Ajoutez une nouvelle pièce de profil dans n'importe lequel des dossiers <type>. Par exemple, vous pouvez stocker un profil personnalisé dans le dossier square tube (tube carré), qui est un sous-dossier du dossier iso.

  Dans le PropertyManager, lorsque vous sélectionnez iso dans Norme et tube carré dans Type, le nom du profil personnalisé apparaît dans la liste des sélections sous Taille.

• Ajoutez un nouveau dossier <type> dans un dossier <norme> existant et placez votre profil personnalisé dans le dossier <type> ainsi créé. Par exemple, dans le dossier iso, créez un dossier nommé spéciaux. Stockez ensuite vos profils personnalisés dans spéciaux.

  Dans le PropertyManager, lorsque vous sélectionnez iso dans Norme, spéciaux apparaît sous Type. Lorsque vous sélectionnez spéciaux dans Type, les noms de vos profils personnalisés apparaissent sous Taille.

• Ajoutez un nouveau dossier <norme> dans le dossier weldment profiles, créez un dossier <type> dans le dossier <norme>, et stockez votre profil personnalisé dans le dossier <type>. Par exemple, créez un dossier nommé Mes spéciaux dans le dossier weldment profiles. Dans le dossier Mes spéciaux, créez deux dossiers nommés Mon tuyau et Mon tube carré. Enregistrez ensuite vos profils personnalisés dans Mon tuyau et Mon tube carré.

  Dans le PropertyManager, Mes spéciaux apparaît dans la liste des sélections sous Norme. Lorsque vous sélectionnez Mes spéciaux, Mon tuyau et Mon tube carré apparaissent dans Type. Lorsque vous sélectionnez Mon tuyau ou Mon tube carré, les noms de vos profils personnalisés apparaissent sous Taille.

Si vous voulez stocker vos profils ailleurs, vous pouvez créer votre propre structure, puis spécifier qu'il s'agit de l'emplacement des fichiers de profils pour constructions soudées.

Pour stocker des profils personnalisés à un autre emplacement:

1. Dans l'Explorateur Windows, créez une structure de dossiers personnalisée pour vos profils de constructions soudées. Créez un dossier <de base>, un ou plusieurs dossiers <norme> et un ou plusieurs dossiers <type>, comme décrit précédemment.

Vous pouvez créer le dossier <de base> à n'importe quel endroit. Vous pouvez, par exemple, le créer dans <dossier_d'installation>\data (où se trouve le dossier par défaut weldment profiles), ailleurs sur votre disque dur, sur d'autres disques durs sur votre système ou sur d'autres ordinateurs sur le réseau.

2. Dans SolidWorks, cliquez sur Outils, Options, Options du système, Emplacements des fichiers. Sélectionnez Profils de la construction soudée dans Montrer les dossiers pour.

   Le chemin d'accès actuel au dossier des profils de constructions soudées apparaît sous Dossiers.

3. Cliquez sur Ajouter et parcourez jusqu'au dossier <de base> que vous venez de créer.

4. Cliquez sur OK .

   Le chemin vers le dossier <de base> est ajouté à la liste des Dossiers.

5. Effectuez l'une des actions suivantes avec le chemin précédent qui est toujours affiché dans la liste Dossiers:

6. • Laissez-le tel quel et cliquez sur OK.

     Les fichiers du chemin d'accès au répertoire précédent, comme ceux du nouveau, apparaissent comme sélections dans le PropertyManager.

     - ou -

   • Cliquez sur le chemin d'accès précédent, sur Supprimer, puis sur OK.

     Le chemin d'accès précédent est supprimé de la liste Dossiers et les fichiers situés à cet emplacement n'apparaissent plus comme sélections dans le PropertyManager.

La prochaine fois que vous créez un élément mécano-soudé, vos profils personnalisés apparaissent dans le PropertyManager Elément mécano-soudé.
