Dans une pièce ouverte, cliquez sur Analyse de l'épaisseur (barre d'outils Outils) ou sur Outils, Analyse de l'épaisseur.
Dans le PropertyManager, sous Paramètres de l'analyse:
Définissez l'Epaisseur cible .
Sélectionnez Montrer les régions minces.
Sous Réglages de la couleur:
Définissez la gamme de couleurs:
Sélectionnez Gamme complète de couleurs pour montrer la pièce à l'aide de plusieurs couleurs dans l'Echelle d'épaisseur.
-ou-
Désactivez la case à cocher Gamme complète de couleurs, puis cliquez sur Editer la couleur pour appliquer un dégradé allant de la Couleur de l'épaisseur cible à la Couleur de l'épaisseur minimale à la pièce.
Sélectionnez une option d'affichage pour l'Echelle d'épaisseur:
Continue. Utilise une gamme dégradée.
Discrète. Utilise un nombre discret de bandes de couleur. Définissez une valeur.
(Facultatif) Sous Performance/Précision:
Si la pièce est une pièce à corps multiple, sélectionnez un corps dans la zone graphique. L'analyse de l'épaisseur peut être effectuée sur un seul corps à la fois. Le nom du corps apparaît sous Corps pour l'analyse .
Sélectionnez des faces dans la zone graphique pour effectuer l'analyse de l'épaisseur sur les entités sélectionnées uniquement. Le nom des faces apparaît sous Faces pour analyse locale .
Déplacez le curseur de Résolution pour ajuster la précision de la couleur utilisée pour les résultats. Des réglages de résolution supérieurs augmentent le temps de calcul des résultats.
Cliquez sur Calculer.

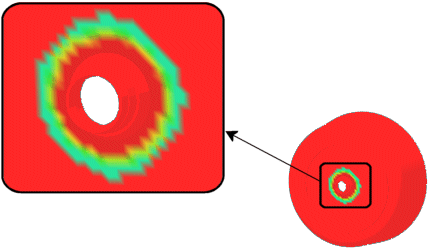

La pièce est affichée en différents tons pour indiquer les différentes épaisseurs.
Faites glisser le pointeur sur la pièce pour voir l'info-bulle afficher les valeurs d'épaisseur.
Sélectionnez Montrer les régions épaisses.
Réglez la valeur pour la Limite de la région épaisse pour définir une limite maximale de l'épaisseur.
Si nécessaire, sélectionnez Traiter les coins comme épaisseur nulle pour considérer les angles aigus de la pièce comme minces. Tous angles sont traités comme s'ils avaient une épaisseur uniforme.
Désactivez la case à cocher Gamme complète de couleurs, puis cliquez sur Editer la couleur pour appliquer un dégradé allant de la Couleur de l'épaisseur cible à la Couleur de la limite de la région épaisse à la pièce.
Utilisez Analyse de l'épaisseur pour déterminer les différentes épaisseurs d'une pièce.
Pour afficher les régions minces d'une pièce:
Pour afficher les portions d'une pièce dont l'épaisseur est inférieure ou supérieure à la plage spécifiée:
