Assemblage de visserie libre sans jeu

Pour évaluer les conditions les plus défavorables sans prendre en considération le jeu de la visserie:

  1. Ouvrez un assemblage à évaluer.
  2. Créez une étude TolAnalyst et naviguez vers le PropertyManager Résultat.
  3. Sous Paramètres d'analyse, désactivez Visserie et goupilles avec jeu.

    Dans cet exemple, sous Résumé de l'analyse, le Min est de 48 et le Max de 52, pour une fourchette totale de 4 mm.

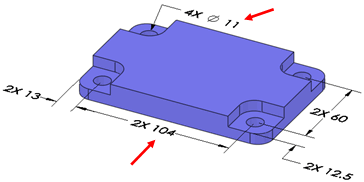

Pour obtenir la condition minimale la plus défavorable, TolAnalyst calcule les dégagements des plaques du dessus pour leur taille de 11 au minimum de matière, ce qui donne une tolérance de position de 1. TolAnalyst peut ensuite simuler la cote absolue de 105 entre les perçages à 104.
Quant aux supports de l'axe, lorsque TolAnalyst calcule les dégagements pour leur taille de 11 au minimum de matière, la tolérance de position résultante est de 1.0, ce qui permet de calculer la cote absolue de 27.5 à partir de la référence B jusqu'aux perçages à 28.

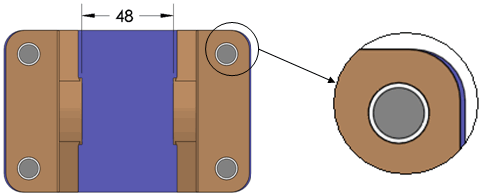

En assemblant les pièces avec l'option visserie avec jeu désactivée, TolAnalyst aligne les dégagements dans les supports de l'axe coaxialement avec les perçages filetés dans la plaque du dessus, ce qui donne une condition minimale de 48 dans le cas le plus défavorable.
