Importation des données de Flow Simulation

Vous pouvez importer les résultats d'analyses de Flow Simulation effectuées avec des pièces volumiques minces et des tôleries vers des coques dans SolidWorks Simulation. Les données importées incluent température, pression, contraintes de cisaillement et coefficient de convection. Vous pouvez afficher un tracé graphique des données importées dans SolidWorks Simulation.

1. Dans l'arbre d'études Simulation, cliquez avec le bouton droit de la souris sur Chargements externes et sélectionnez Effets d'écoulement.
2. Sélectionnez Inclure la pression du fluide calculée par SolidWorks Flow Simulation et naviguez pour sélectionner le fichier de résultats Flow Simulation (.fld).
   Si votre modèle se compose de corps volumiques minces, avant d'importer les résultats de Flow Simulation, définissez des coques à partir des faces volumiques sélectionnées avec une épaisseur égale à celle des corps volumiques.

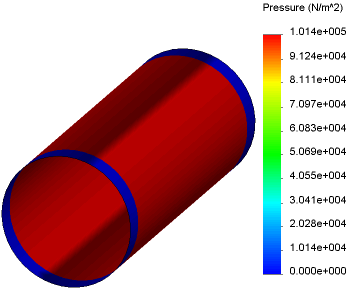

3. Pour afficher les données Flow Simulation importées, maillez le modèle, cliquez avec le bouton droit de la souris sur la définition des données d'écoulement sous Charges externes et sélectionnez Afficher le tracé.
   Vous pouvez également afficher les données Flow Simulation importées à partir de corps volumiques dans les arbres d'étude Simulation. De nouveaux tracés pour les contraintes de cisaillement de fluide sont maintenant inclus.
