Constructions soudées - Ajuster et Prolonger

Vous pouvez utiliser des segments et autres corps volumiques pour ajuster des segments de façon à ce qu'ils s'emboîtent correctement dans la pièce soudée. L'outil Ajuster/Prolonger vous permet d'ajuster ou de prolonger les éléments suivants:

• Deux segments au point de rencontre.

• Un ou plusieurs segments contre un autre corps volumique.

• Les deux extrémités d'un segment en une fois.

Il est recommandé d'ajuster tous les coins dans une construction soudée pour garantir un calcul précis de la longueur des segments.

Pour ajuster des segments:

1. Cliquez sur Ajuster/Prolonger (barre d'outils Constructions soudées) ou sur Insertion, Constructions soudées, Ajuster/Prolonger.

2. Définissez les options suivantes, puis cliquez sur .

Coupe d'onglets

Cliquez sur l'une des coupes d'onglets :

• Brute

• Biseau

• Recouvrement1

• Recouvrement2

Corps à ajuster

• Pour les coupes Brute, Recouvrement1 et Recouvrement2, sélectionnez un corps à ajuster.

• Pour la coupe Brute, sélectionnez un corps ou plus à ajuster.

• Permettre de prolonger. Si le segment ne rejoint l'outil d'ajustement, allongez le segment jusqu'à l'outil.

Outil d'ajustement

Sélectionnez un outil d'ajustement (pour la coupe d'onglets de type Brute uniquement):

• Face/Plan . Utilisez une face plane comme outil d'ajustement.

• Corps. Utilisez un corps comme outil d'ajustement.

La sélection d'une Face / Plan comme Outil d'ajustementest généralement plus efficace et offre une meilleure performance. Sélectionnez Corps uniquement lorsque l'outil d'ajustement est une entité non plane telle qu'un tuyau rond ou une surface en escalier.

Face/Corps

• Pour les coupes Brute, Recouvrement1 et Recouvrement2, sélectionnez un segment adjacent à utiliser comme outil d'ajustement.

• Pour la coupe Brute, sélectionnez un ou plusieurs faces ou corps adjacents à utiliser comme outil d'ajustement. Si vous sélectionnez Face / Plan comme Outil d'ajustement, alternez entre garder ou rejeter pour choisir les segments à conserver.

Aperçu. Sélectionnez cette option pour obtenir un aperçu de l'ajustement dans la zone graphique. Pour des raisons de performances, désactivez cette option pour les structures complexes jusqu'à ce que tous les éléments à ajuster soient sélectionnés.

Permettre de prolonger. Sélectionnez cette option pour permettre aux éléments mécano-soudés d'être prolongés ou ajustés. Désactivez pour ne permettre que l'ajustement. Lorsque vous utilisez cette option, vérifiez l'aperçu avec soin pour vous assurer que les résultats sont corrects.

Découpe simple entre les corps . Arase les éléments mécano-soudés avec la première face en contact (utile pour la fabrication).

Découpe complémentaire entre les corps . Ajuste l'élément mécano-soudé par rapport au corps en contact.

Jeu de soudure. Sélectionnez cette option, puis entrez le Jeu d'ajustement pour soudure afin de prévoir l'espace nécessaire pour un cordon de soudure. Le jeu réduit la longueur de l'élément ajusté, conservant la longueur totale de la structure.

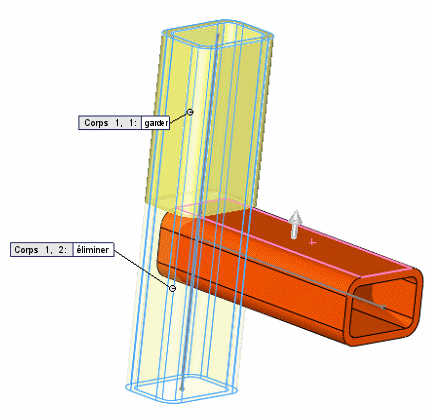

Textes associés. Si l'outil d'ajustement croise l'élément à ajuster, des textes associés apparaissent à côté des segments ajustés avec un identifiant de corps et bsp;la possibilité de garder ou rejeter le segment.

Si vous ajustez avec un plan ou une face et gardez toutes les parties, les parties sont coupées. Si vous rejetez des parties, les parties restantes adjacentes sont combinées.
