Symboles de soudure

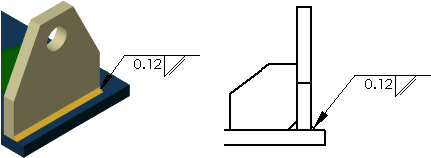

Vous pouvez utiliser l'outil Symbole de soudure pour ajouter des symboles de soudure aux assemblages, mises en plan, sommets et arêtes ou faces de pièces. Le logiciel prend en charge les bibliothèques de symboles de soudure ANSI, ISO, GOST et JIS.
Un symbole de soudure représentant les paramètres spécifiés est automatiquement créé lorsque vous:
Si vous avez ajouté des symboles dans le modèle, vous pouvez les importer dans la mise en plan en insérant des objets du modèle.

Vous pouvez également construire des symboles de soudures indépendamment dans une pièce, un assemblage ou un document de mise en plan. Lorsque vous créez ou éditez un symbole de soudure, vous pouvez:
-
Ajouter des informations secondaires de congé de soudure au symbole de soudure pour certains types de soudure (Carré ou En biseau, par exemple).
-
Ne choisir Aucun point d'attache.
-
Choisir la police de texte pour chaque symbole de soudure.
Pour insérer un symbole de soudure:
-
Cliquez sur Symbole de soudure
(barre d'outils Annotation) ou sur bsp;
Insertion, Annotations, Symbole de soudure.
La boîte de dialogue
Propriétés des symboles de soudure
apparaît pour les normes ISO, BSI, DIN, JIS et GB. Des boîtes de dialogue différentes apparaissent pour les normes
ANSI
et
GOST
.
-
Tapez des valeurs et sélectionnez des symboles et des options. bsp;Un aperçu est affiché.
-
Cliquez une face ou une arête où vous voulez indiquer un joint soudé. Si le symbole de soudure est doté d'une ligne d'attache, cliquez une première fois pour placer cette dernière et une deuxième fois pour placer le symbole.
Si vous avez sélectionné une face ou une arête avant de cliquer sur Symbole de soudure
, la ligne d'attache est déjà en place; cliquez une fois pour placer le symbole.
-
Cliquez autant de fois que nécessaire pour placer plusieurs symboles de soudure.
-
Cliquez sur OK.
Pour éditer un symbole de soudure:
