Symboles pour le perçage

L'outil Symbole pour le perçage ajoute des cotes de diamètre pilotées aux perçages créés à l'aide de l'Assistance pour le perçage ou de fonctions d'enlèvement de matière circulaires.

Les symboles pour le perçage sont disponibles dans les mises en plans Si vous modifiez la cote d'un perçage dans le modèle, le symbole est mis à jour automatiquement.

Les symboles pour le perçage utilisent les informations de l'Assistance pour le perçage lorsque le perçage a été créé avec celle-ci. Les formats par défaut des types de perçages de l'Assistance pour le perçage sont sauvegardés dans le <dossier_d'installation>\ solidworks\lang\<langue>\calloutformat.txt. calloutformat_2.txt est une version simplifiée de ce fichier. Les deux fichiers sont modifiables . Si vous souhaitez utiliser le deuxième fichier, vous devez le renommer calloutformat.txt car c'est celui que le logiciel SolidWorks utilise comme référence. Vous pouvez définir le dossier par défaut du Fichier de définition du format des symboles pour le perçage dans Outils, Options, Options du système, Emplacements des fichiers .

Le nombre d'occurrences est inclus dans le symbole pour le perçage si vous créez un perçage à l'aide de l'Assistance dans une répétition linéaire ou circulaire. Dans la norme JIS, vous pouvez remplacer l'indicateur de nombre d'occurrences par "x" ou "-".

Exemples de symboles pour le perçage:

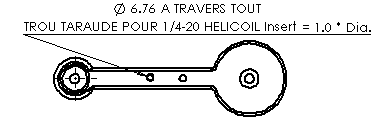

Symbole pour le perçage utilisant des informations provenant de l’Assistance pour le perçage:

Le même symbole pour le perçage, mais cette fois défini par la géométrie:

Une fonction Enlèvement de matière représentant un perçage. La fonction d'enlèvement de matière doit contenir une esquisse circulaire:

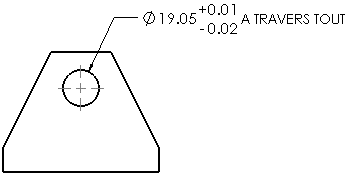

Vous pouvez ajouter des tolérances et une précision aux symboles pour le perçage:

L'axe du perçage doit être normal à la feuille de mise en plan.

Pour ajouter des symboles pour le perçage dans une mise en plan:

  1. Cliquez sur Symbole pour le perçage dans la barre d'outils Annotation ou sur Insertion, Annotations, Symbole pour le perçage.

    Le pointeur prend la forme .

  2. Cliquez sur l'arête d'un perçage, puis cliquez dans la zone graphique pour placer le symbole.

    Un Symbole pour le perçage est inséré et le PropertyManager Cotation apparaît. Le symbole comprend un symbole de diamètre et le diamètre du perçage. Si la profondeur du perçage est connue, le symbole comprend également un symbole de profondeur et la profondeur du perçage. Si le perçage est créé à l'aide de l'Assistance pour le perçage, le symbole inclut des informations supplémentaires, comme les cotes d'un fraisage ou le nombre d'occurrences, par exemple.

  3. Editez le symbole dans le PropertyManager Cotation.

    Vous pouvez spécifier la précision, sélectionner un style de flèche ou ajouter du texte. Cependant, vous devez conserver les cotes et les symboles pour la taille et le type de perçage.

    Si le perçage a été créé à l'aide de l'Assistance pour le perçage, vous pouvez également cliquer sur Variables dans le PropertyManager Cotation pour accéder à une liste de Variables de symbole à insérer dans le symbole pour le perçage.

    Si vous attachez un symbole pour le perçage à un trou taraudé de la norme ANSI pouces et que les unités de la mise en plan en cours d'utilisation sont les millimètres, le diamètre et la profondeur de perçage sont indiqués en mm; la description du filetage conserve la désignation ANSI pouces. Vous pouvez remplacer la description du filetage par d'autres variables de la boîte de dialogue Variables de symbole.

  4. Répétez les étapes 2 à 4 pour insérer des symboles supplémentaires, puis cliquez sur OK .

  5. La cote peut être affichée dans divers formats. Cliquez dessus à l'aide du bouton droit de la souris et sélectionnez Options d'affichage, puis une option: Afficher comme diamètre, Afficher comme rayon, Afficher comme cote linéaire, Montrer les parenthèses ou Montrer en tant que contrôle.

Pour éditer les propriétés d'un symbole pour le perçage:

Sélectionnez le symbole et effectuez les modifications dans le PropertyManager Cotation.

Si vous changez une portion de symbole manuellement, vous risquez de rompre le lien de cette portion avec le modèle. SolidWorks affiche un message d'avertissement si vous êtes sur le point de rompre un lien.

Pour modifier les symboles pour le perçage de manière à inclure des tolérances.

  1. Sélectionnez un symbole pour le perçage.

  2. Dans le PropertyManager, sélectionnez un Type de tolérance .

  3. Tapez une valeur pour la Variation maximum et la Variation minimum , comme nécessaire.

  4. Cliquez sur OK .

Défini par la géométrie ou par l'Assistance pour le perçage

Pour alterner entre Assistance pour le perçage et définitions de géométrie:

  1. A l'aide du bouton droit de la souris, cliquez sur le symbole pour le perçage et sélectionnez Options d'affichage, Défini par la géométrie.

  2. Pour revenir à la définition de l'Assistance pour le perçage, à l'aide du bouton droit de la souris, cliquez sur le symbole pour le perçage et sélectionnez Options d'affichage, Défini par l'Assistance pour le perçage.

    Ces éléments de menu sont disponibles uniquement lorsque les perçages ont été créés à l'aide de l'Assistance pour le perçage.

Indicateurs de nombre d'occurrences

L'indicateur de nombre d'occurrences peut être remplacé par un tiret ou un "x" dans la norme JIS uniquement.

Tiret

X

Pour modifier l'indicateur de nombre d'occurrences:

  1. Ouvrez calloutformat.txt dans un éditeur de texte. Le fichier se trouve généralement dans <dossier_d'installation>\solidworks\lang\<langue>.

  2. Dans le fichier:

    1. En haut du fichier, assurez-vous que NO-NUMBER-OF-INSTANCES est précédé d'un astérisque (*).

    2. Cherchez la section JIS. Au début de cette section, remplacez le signe de JIS-COUNT-DELIMITER par un tiret ou un "x":

      • JIS-COUNT-DELIMITER=-

  • JIS-COUNT-DELIMITER=x

  1. Enregistrez et fermez le fichier.

  1. Assurez-vous que le fichier calloutformat.txt est référencé par le Fichier de définition du format des symboles pour le perçage dans Emplacements des fichiers.

Définition manuelle des normes

Pour définir des normes dérivées pour les symboles pour le perçage:

  1. Modifiez le fichier calloutformat.txt ou calloutformat_2.txt situé dans le dossier d'installation\solidworks\lang\<langue>\.

  2. Copiez et collez le contenu pour ANSI (ou d'une norme par défaut) vers une nouvelle section du fichier texte.

  3. Remplacez le nom de la norme par celui de la nouvelle norme dérivée en utilisant des lettres majuscules uniquement.

  4. Enregistrez le fichier sous le nom calloutformat.txt.

Utilisez uniquement des lettres majuscules pour définir les normes pour les symboles pour le perçage.

Modification du format du symbole pour le perçage

Le format du symbole pour le perçage peut être modifié en éditant le fichier de définition du format des symboles pour le perçage, calloutformat.txt.

Voici un exemple de modification de calloutformat.txt.

En utilisant le code de la bibliothèque de symboles, vous pouvez positionner et ordonner les symboles dans la définition de chaque type d'assistance pour le perçage. Par exemple, <MOD-DIAM> crée un symbole de diamètre. bsp;Une description des différentes variables est fournie à la fin du fichier (voir l'exemple à droite).

calloutformat.txt:

*Les variables de l'Assistance pour le perçage valides se présentent comme suit:

*VARIABLE
*<hw-type>
*<hw-std>
*<hw-fsttyp>
*<hw-fstsze>
*
*<hw-cbdepth>
*<hw-cbdia>
*<hw-cdrlang>
*<hw-cdrldepth>
*<hw-cdrldia>
*<hw-csang>

DESCRIPTION*
Type
Norme
Type de visserie
Taille de visserie

Profondeur de chambrage
Diamètre de chambrage
Angle contre-pointe
Profondeur contre-pointe
Diamètre contre-pointe
Angle de fraisage


Pour utiliser le fichier de définition, localisez le type de trou souhaité.

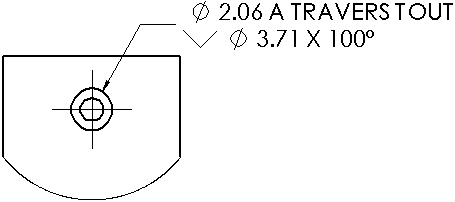

Définition d'un perçage fraisé à travers:

COUNTERSINK-THRU=<MOD-DIAM> <hw-thruholedia> <hw-thru>;\

<HOLE-SINK><MOD-DIAM> <hw-csdia> X <hw-csang>

Modifiez la définition.

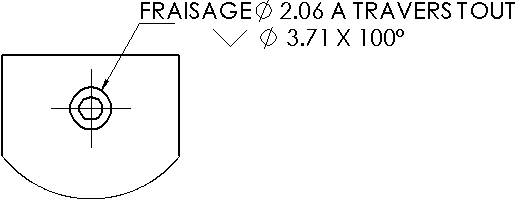

Dans cet exemple, le texte C'SINK et un espace sont ajoutés avant le symbole <MOD-DIAM>:

COUNTERSINK-THRU=C'SINK <MOD-DIAM> <hw-thruholedia> <hw-thru>;\

<HOLE-SINK><MOD-DIAM> <hw-csdia> X <hw-csang>
