Layers
In SolidWorks können in benannten Layers die Linienfarbe, -dicke und -art definiert werden. Sie können Objekte in Layers verschieben und Layers ein- und ausschalten. Die Layer-Liste ist in viele Beschriftungs - und Bemaßungsdialogfelder integriert.
Sie können Linien mit dem Werkzeug
Linienformat
auch individuell formatieren. Sie können die Linienstärke und -art auf Dokumentebene festlegen. Klicken Sie auf Extras, Optionen, Dokumenteigenschaften, und definieren Sie Linien, Linienstil und Linienstärke.
Layers werden weniger oft in SolidWorks als in 2D-CAD-Systemen verwendet. SolidWorks verfügt über mehrere Zeichenblätter, und Sie können Zeichenansichten, Baugruppenkomponenten, Linien und verschiedene andere Elemente ohne die Verwendung von Layers ein- und ausblenden.
Neben der Erstellung von Layers in SolidWorks können Sie 2D-CAD-Zeichnungen mit Layers in SolidWorks importieren. Alle 2D-CAD-Layers bleiben in SolidWorks erhalten. Wenn Sie aus SolidWorks exportieren, können Sie Elementtypen auf bestimmten Layers abbilden.
Die Layer-Symbolleiste enthält eine Liste der Layers in der Zeichnung und das Werkzeug Layer-Eigenschaften
.

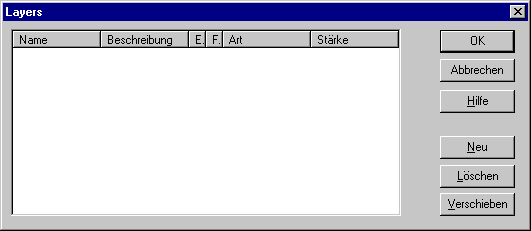

Klicken Sie auf das Werkzeug Layer-Eigenschaften , um das
Dialogfeld Layers
einzublenden. Erstellen Sie neue Layers, und bestimmen Sie die Farbe, den Stil und die Dicke der Linien in den einzelnen Layers.
