PropertyManager "Maßhilfslinien"

Im PropertyManager Maßhilfslinien können Sie die Anzeige von Bemaßungen festlegen. Wenn Sie mehrere Bemaßungen auswählen, stehen nur die Eigenschaften, die auf alle ausgewählten Bemaßungen zutreffen, zur Verfügung.

Maßhilfslinien-/Hinweislinienanzeige

Die verfügbaren Pfeil- und Hinweislinienarten hängen vom ausgewählten Bemaßungstyp ab.

Pfeilplatzierung. Sie können die Plazierung von Pfeilen in bezug auf die Maßhilfslinien festlegen: : Außen , Innen , Intelligent , Gerichtete Hinweislinie .

Mit der Option Intelligent wird festgelegt, dass Pfeile automatisch außerhalb von Maßhilfslinien eingeblendet werden, wenn zu wenig Platz für den Bemaßungstext und die Pfeilspitzen vorhanden ist.

Eine Gerichtete Hinweislinie kann in jedem beliebigen Winkel auf die Feature-Oberfläche ausgerichtet sein und in einer Beschriftungsebene parallel zur Feature-Achse platziert sein.

Runde Pfeilspitzenziehpunkte werden auf Bemaßungspfeilen eingeblendet, wenn die Bemaßungen ausgewählt werden. Der Cursor ändert sich zu , wenn er sich über den Ziehpunkten der Pfeilspitzen befindet. Wenn Sie auf einen Pfeilspitzenziehpunkt klicken (auf einen der Ziehpunkte, wenn es zwei für die Bemaßung gibt), wechseln die Pfeile nach außen oder nach innen.

Ordinatenkette. Wählen Sie diese Option aus, um die Ordinatenbemaßungen zu verketten.

Stil. Sie können verschiedene Arten für jeden einzelnen Pfeil auswählen, wenn zwei Pfeile für eine Bemaßung vorliegen. Dieses Feature wird für die JIS-Bemaßungsnorm unterstützt. Die beiden Listen werden nur dann im PropertyManager Bemaßung angezeigt, wenn von der Bemaßungsnorm zwei verschiedene Arten festgelegt sind.

Bemaßung an Innenseite des Kreisbogens. Legt fest, dass der Bemaßungspfeil an der Innenseite des Kreisbogens liegt. Verwenden Sie diese Option in Verbindung mit der Einstellung Pfeile (entweder Innen oder Außen), um die bei Ihnen geltenden Zeichnungsnormen zu erfüllen.

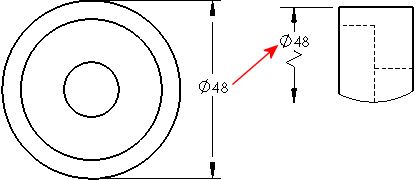

Zweiten Pfeil des Dokuments verwenden. Bestimmt, dass eine Durchmesserbemaßung (nicht linear angezeigt) mit Außenpfeilen bei der Verwendung eines zweiten Pfeiles der Standardeinstellung des Dokuments folgt.

• Dokumenteigenschaften - Radiusbemaßungen

• Dokumenteigenschaften - Durchmesserbemaßungen

• Dokumenteigenschaften - Bohrungsbeschreibungen

Um den Dokumentstandard außer Kraft zu setzen, deaktivieren Sie Zweiten Pfeil des Dokuments verwenden, und wählen Sie dann Zweiten Außenpfeil anzeigen, um die Pfeilanzeige ein- oder auszuschalten.

Biegelänge des Dokuments. Verwendet den Wert für Länge der geknickten Hinweislinie in Dokumenteigenschaften - Bemaßungen. Wenn diese Option deaktiviert ist, können Sie die Länge der geknickten Hilfslinie definieren. Geben Sie in das Feld einen Wert ein.

Art der Hinweislinie

Dokumentanzeige verwenden

Bruchkanten

Bruchkanten. Wählen Sie diese Option aus, um Bemaßungs- und Maßhilfslinien zu unterbrechen, wenn diese andere Bemaßungs- oder Maßhilfslinien in Zeichnungen schneiden.

Maßhilfslinien können nur unterbrochen werden, wenn sich die Pfeilspitzen überschneiden. Siehe Dokumenteigenschaften - Bemaßungen, und wählen Sie Nur rund um Bemaßungspfeile unterbrechen.

Dokumentabstand. Verwendet den Wert in Dokumenteigenschaften - Bemaßungen.

Abstand. Geben Sie einen Wert ein, wenn Sie nicht den Dokumentstandard verwenden.

Wenn die Bemaßungslinien unterbrochen sind, so werden sie an Linien gebrochen, die sich in der Nähe befinden. Wenn eine Bemaßung bedeutend verschoben wird, so kann es sein, dass sie nicht an Bemaßungen unterbrochen wird, die sich in der Nähe befinden. Um die Anzeige zu aktualisieren, machen Sie die Unterbrechung rückgängig, und unterbrechen Sie die Bemaßungslinien dann erneut.

Benutzerdefinierte Textposition

Weitere Bemaßungssymbole finden Sie unter Maßlinien/Text.

Bogenbedingung

Sie können die Art der Bemaßung zwischen Kreisbogen oder Kreisen festlegen.

Erste Kreisbogenbedingung oder Zweite Kreisbogenbedingung:

Wählen Sie zwischen Mitte, Min. oder Max..

Wenn Sie Abstände zu Kreisbogen oder Kreisen bemaßen, sind die folgenden Optionen verfügbar:

• Erste Kreisbogenbedingung bestimmt, wo am Kreisbogen oder Kreis der Abstand gemessen wird.

• Zweite Kreisbogenbedingung bestimmt, wo das zweite Element des Abstandes gemessen wird, wenn beide Elemente Kreisbogen oder Kreise sind.

In diesen Beispielen ist die Erste Kreisbogenbedingung auf Mitte und die Zweite Kreisbogenbedingung wie angegeben eingestellt.
