Muster und Spiegeln - Übersicht

Mit einem Muster werden die ausgewählten Features in einer Anordnung vervielfacht, wobei dies auf einem Ausgangs-Feature basiert. Sie können ein lineares Muster, ein kreisförmiges Muster, ein kurvengesteuertes Muster, ein Füllmuster erstellen oder Skizzenpunkte oder Tabellenkoordinaten zur Erstellung des Musters verwenden.

Bei dem Spiegeln-Vorgang werden die ausgewählten Features oder alle Features kopiert, indem sie an der ausgewählten Ebene oder Fläche gespiegelt werden.

Um SolidWorks Farb-, Textur- und Gewindedarstellungsdaten auf alle referenzierten Musterkopien und gespiegelte Features fortzusetzen, wählen Sie die Option Visuelle Eigenschaften fortsetzen im PropertyManager aus.

Bei Mehrkörper-Teilen können Sie das Muster oder das Spiegeln-Feature verwenden, um mehrere Körper im selben Dokument zu mustern oder zu spiegeln.

• Wählen Sie für ein lineares Muster die Features aus, und geben danach die Richtung, den linearen Abstand und die Gesamtzahl der referenzierten Kopien an.

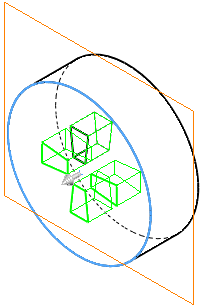

• Wählen Sie für ein Kreismuster die Features und eine Kante oder Achse als Rotationszentrum aus, und geben dann Folgendes an:

Die Gesamtzahl der referenzierten Kopien und den Winkelabstand zwischen referenzierten Kopien.

- oder -

Die Gesamtzahl der referenzierten Kopien und den Gesamtwinkel, in dem das Muster erstellt werden soll.

• Wählen Sie für ein kurvengesteuertes Muster die Features und eine Kante oder ein Skizzensegment aus, auf der bzw. auf dem das Muster des Features erstellt werden soll. Anschließend können Sie den Kurventyp, die Kurvenmethode und die Ausrichtungsmethode festlegen.

• Legen Sie für ein skizzengesteuertes Muster fest, wo ein Ausgangs-Feature durch das Skizzieren von Punkten auf einer Modellfläche angeordnet werden soll.

• Fügen Sie bei einem tabellengesteuerten Muster früher erstelle X-Y-Koordinaten hinzu oder rufen Sie auf, um ein Ausgangs-Feature auf der Modellfläche anzuordnen.

• Bei einem Füllmuster füllen Sie einen definierten Bereich mit einem Feature-Muster oder einer vordefinierten Schnittform aus.

• Wählen Sie für ein Spiegeln-Feature die zu kopierenden Features sowie eine Ebene aus, an der sie gespiegelt werden sollen. Wenn Sie eine planare Fläche auf dem Modell auswählen, spiegeln Sie das gesamte Modell an der ausgewählten Fläche.

• Bei einem Symbolischen Muster füllen Sie einen definierten Bereich mit einem symbolischen Muster von vordefinierten Schnittformen aus.

Sie können auch Muster von Mustern und gespiegelte Kopien von Mustern erstellen sowie Muster kontrollieren und modifizieren.

Die Software unterstützt eine vollständige Vorschau des Musters und der Spiegel-Features.

Informationen zur Verwendung eines Musters von Komponenten in einer Baugruppe finden Sie unter Hinzufügen eines Komponentenmusters.
