Automatisch gesteuerte Bemaßungen

Wenn Sie eine Skizze mit einem geschlossenen Profil bemaßen, was zu einer überdefinierten Skizze führen würde, dann wird die Bemaßung automatisch in eine gesteuerte Bemaßung geändert.

Wenn Sie das letzte Element zum Erstellen einer Skizze mit geschlossenem Profil skizzieren, kann es mit von den anderen Skizzenelementen abgeleiteten Beziehungen in Konflikt stehen. In diesem Fall bewirkt die Bemaßung für das letzte Skizzenelement, dass die Skizze überdefiniert ist. Die den Konflikt verursachende Bemaßung wird in eine gesteuerte Bemaßung geändert.

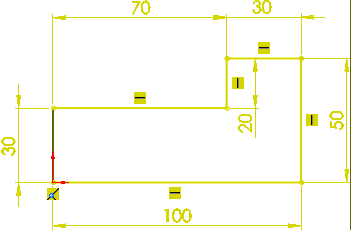

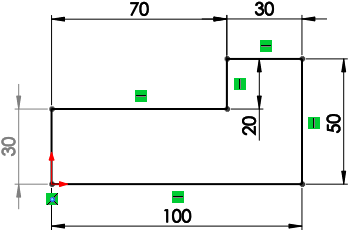

Überdefinierte Skizze Gesteuerte Bemaßungen
Die Bemaßung an der linken vertikalen Linie bewirkt, dass die Skizze überdefiniert ist. Die an der linken vertikalen Linie befindliche Bemaßung, die bewirkt, dass die Skizze überdefiniert ist, wird in eine gesteuerte geändert.
Übergeordnetes Thema: Lösen von überdefinierten Skizzen
