Positionieren von Bezugshinweisen

Bezugshinweise können auf folgende Weise positioniert werden:


  • Legen Sie die Position eines ausgewählten Bezugshinweises im PropertyManager Bezugshinweis fest, oder wählen Sie unter Parameter die Option Auf Bildschirm anzeigen aus.

    Mit Auf Bildschirm anzeigen werden die X- und Y-Koordinaten im Grafikbereich angezeigt, wo Sie Koordinaten eingeben können. Die (0,0)-Position ist die untere linke Ecke des Zeichenblatts.

  • Wählen Sie einen Bezugshinweis aus, und verwenden Sie Elemente verschieben (Skizzen-Symbolleiste), um den Bezugshinweis zu verschieben. Sie können auch die Koordinaten des Bezugshinweises ändern oder den Bezugshinweis an einer neuen Position fangen.
  • Ziehen Sie Bezugshinweise an eine andere Position.
  • Legen Sie im PropertyManager Bezugshinweis unter Textformat die vertikale Ausrichtung von Bezugshinweis-Text fest.

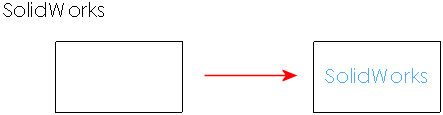

  • Wählen Sie einen Bezugshinweis und ein Rechteck aus, klicken Sie mit der rechten Maustaste auf den Bezugshinweis, und wählen Sie Rechteckmitte fangen aus dem Kontextmenü, um den Bezugshinweis mit einem Rechteck zu positionieren.
