Klicken Sie in einem geöffneten Teil auf Wanddicke-Analyse (Extras-Symbolleiste), oder wählen Sie Extras, Wanddicke-Analyse.
Nehmen Sie im PropertyManager unter Analyseparameter folgende Einstellungen vor:
Legen Sie einen Wert für Zielwanddicke fest.
Aktivieren Sie die Option Dünne Bereiche anzeigen.
Unter Farbeinstellungen:
Farbbereich festlegen:
Um das Teil in verschiedenen Farben anzuzeigen, die im Feld Wanddicke-Skalierung dargestellt sind, aktivieren Sie die Option Farbbereich.
oder
Um das Teil in unterschiedlichen Schattierungen von Farbe der Zielwanddicke und Farbe der Mindestwanddicke anzuzeigen, deaktivieren Sie die Option Farbbereich und klicken Sie auf Farbe bearbeiten.
Wählen Sie eine Anzeigeoption für Wanddicke-Skalierung aus:
Kontinuierlich. Verwendet einen verlaufenden Bereich.
Getrennt. Verwendet eine diskontinuierliche Zahl von Farbbändern. Geben Sie einen Wert an.
Unter Leistung/Genauigkeit (optional):
Wenn das Teil ein Mehrkörper-Teil ist, wählen Sie einen Körper im Grafikbereich aus. Die Wanddicke-Analyse kann nur jeweils bei einem Körper ausgeführt werden. Der Körpername wird unter Zu analysierender Körper angezeigt.
Wählen Sie die Flächen im Grafikbereich aus, um die Wanddicke-Analyse nur bei den ausgewählten Elementen auszuführen. Die Flächennamen werden unter Flächen für lokale Analyse angezeigt.
Um die Farbgenauigkeit für die Ergebnisse anzupassen, verschieben Sie den Schieberegler Auflösung. Bei einer höheren Auflösung dauert die Berechnung der Analyse länger.
Klicken Sie auf Berechnen.

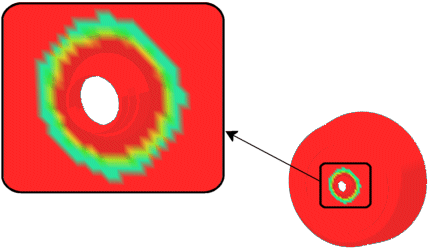

Das Teil wird in verschiedenen Schattierungen anzeigt, die die verschiedenen Wanddicken darstellen.
Bewegen Sie den Cursor über das Teil, damit das Tooltip mit den Wanddicke-Werten angezeigt wird.
Aktivieren Sie die Option Dicke Bereiche anzeigen.
Um die obere Grenze des Wanddicke-Bereichs festzulegen, legen Sie einen Wert für Limit für dicken Bereich fest.
Wählen Sie, wenn erforderlich, Ecken als Ecken mit Null-Wanddicke behandeln aus. aus, um scharfe Kanten des Teils als dünn zu missachten. Alle Ecken werden als Ecken mit gleichförmiger Wanddicke betrachtet.
Um das Teil in unterschiedlichen Schattierungen von Farbe der Zielwanddicke und Limitfarbe für dicken Bereich anzuzeigen, deaktivieren Sie die Option Gesamter Farbbereich, und klicken Sie auf Farbe bearbeiten.
Mit dem Dienstprogramm Wanddicke-Analyse können Sie die verschiedenen Wanddicken eines Teils ermitteln.
Anzeigen der dünnen Bereiche eines Teils:
Anzeigen der Bereiche eines Teils, die kleiner und größer als der angegebene Wanddicke-Bereich sind:
