Zebrastreifen und Krümmungsanalyse

Mit verbesserten Zebrastreifenbildern und dem Ordner Analysis Scenes lässt sich eine Krümmungsanalyse leichter ausführen.

Die Streifen konvergieren nicht mehr an den Polen und sind nicht mehr so verwirrend.

SolidWorks 2011 SolidWorks 2012

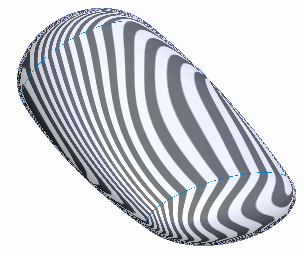

Zebrastreifen 2011 – Würfelbeispiel Zebrastreifen 2012 – Beispiel
Zebrastreifen 2011 – Kugelbeispiel
Der PropertyManager Zebrastreifen enthält folgende neue Optionen:
  • Sie können die Zebrastreifen durch Auswählen von Horizontale Streifen oder Vertikale Streifen horizontal oder vertikal ausrichten.
  • Sie können anstelle von Zebrastreifen ein anderes Umgebungsbild verwenden, indem Sie Aus Datei in der Liste Umgebung auswählen und zu der gewünschten Datei wechseln.

Der Ordner Analysis Scenes ist im Task-Fensterbereich auf der Registerkarte Erscheinungsbilder, Bühnen und Abziehbilder verfügbar. Der Ordner enthält Bühnen, die für die Bewertung der Oberflächenkrümmung und -qualität optimiert sind. Diese Bühnen sind auch über Bühne übernehmen Tool_Apply_Scene_HeadsUpView.gif (Head-Up-Ansichtssymbolleiste) verfügbar.

Übergeordnetes Thema: Anzeige
