Lagerverschiebungen aufgrund von Steifigkeit

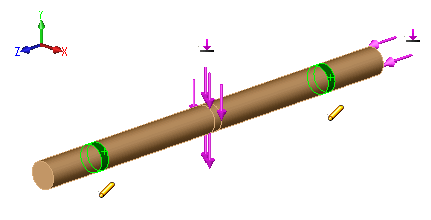

Betrachten Sie eine Welle mit zwei Einspannungen vom Typ Lager, die auf zylindrische Flächen mit Steifigkeit angewendet werden: K R (radial) und K A (axial) . Es werden zwei Lasten angewendet: F v (vertikal), und F a, (axial) wie angezeigt.

Die durchschnittliche Y-Verschiebung der Auflager ist: dy = bsp; Fv / (2 KR)

Die durchschnittliche Z-Verschiebung der Auflager ist: dz = Fa / (2 Ka)

ANMERKUNG: Wenn Sie Lagerverbindungsglieder durch das Modellieren der Gehäuseflächen definieren, stellen die oben genannten Gleichungen die durchschnittlichen relativen Verschiebungen der Welle hinsichtlich des Gehäuses dar.
