Erstellen von Zeichnungen von Blechteilen
Wenn Sie eine Zeichnung von einem Blechteil erstellen, wird eine Abwicklung automatisch erstellt. Zeichnungen von Blechteilen können auch Ansichten des gebogenen Blechteils enthalten.
Sie können aus Blechabwicklungen *.dxf-Dateien erstellen, ohne eine Zeichnung erstellen zu müssen.
Erstellung einer Zeichnung von einer Abwicklung:
-
Öffnen Sie das Blechteil, für das eine Zeichnung hinzugefügt werden soll.
-
Klicken Sie auf Zeichnung aus Teil/Baugruppe erstellen  (Standard-Symbolleiste) dann auf OK, um das Zeichenblatt zu öffnen.
-
Wählen Sie ein Format aus, oder klicken Sie auf OK, um das Standardformat zu verwenden.
-
Ziehen Sie die Abwicklung von der Ansichtspalette auf das Zeichenblatt.
bsp;
Sie können die Größe der Zeichenansicht unter Maßstab anpassen, indem Sie Benutzerdefinierten Maßstab verwenden auswählen und einen Wert eingeben.
|
|

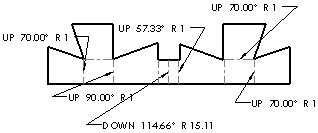

Eine Abwicklung wird mit Blechbiegungsbezugshinweisen angezeigt. Sie können Optionen für Biegungsbezugshinweise in Dokumenteigenschaften - Blech festlegen.
|
|
-
Klicken Sie auf OK  .
Wenn Sie die Unterdrückung von weiteren Features in einer Abwicklung ein- oder ausschalten möchten, erstellen Sie eine
Teilkonfiguration einer Abwicklung
und wählen Sie anschließend eine Zeichenansicht dafür aus.
|
Umschalten der Sichtbarkeit von Blechbiegungsbezugshinweisen:
-
Wählen Sie die Abwicklungszeichenansicht, um den PropertyManager Zeichenansicht anzuzeigen.
-
Klicken Sie auf Weitere Eigenschaften.
-
Deaktivieren Sie auf der Registerkarte Ansichtseigenschaften die Option Blechbiegungsbezugshinweise anzeigen.
Sie können auch mit der rechten Maustaste auf die Zeichenansicht
im FeatureManager klicken und Eigenschaften auswählen.
Umschalten der Sichtbarkeit der Biegelinien:
Das Ausblenden der Biegelinien blendet auch die Blechbiegungsbezugshinweise aus.
-
Klappen Sie im FeatureManager die Zeichenansicht auf, um das Abwicklungs-Feature anzuzeigen.
|
-
Klappen Sie das Abwicklungs-Feature auf, klicken Sie mit der rechten Maustaste auf Biegelinien, und wählen Sie Einblenden oderAusblenden.
|
|
Umschalten der Sichtbarkeit der Biegebereichslinien:
-
Klicken Sie mit der rechten Maustaste auf die Zeichenansicht im Zeichenblatt.
|
-
Wählen Sie Tangentiale Kante, Tangentiale Kanten sichtbar oder Tangentiale Kanten ausgeblendet.
-oder-
Wählen Sie Tangentiale Kante, Tangentiale Kanten mit Linienart, um Biegebereichslinien im angegebenen Dokument Linien anzuzeigen.
Wenn die Biegebereichslinien nicht angezeigt werden, kehren Sie in das Teilfenster zurück, und klicken Sie im FeatureManager mit der rechten Maustaste auf Abwicklung. Wählen Sie Feature bearbeiten, und deaktivieren Sie Flächen verschmelzen. Sie müssen u. U. neu aufbauen, damit die tangentialen Kanten zu sehen sind.
|
