PropertyManager "Schnittansicht" (Zeichnungen)
Der PropertyManager Schnittansicht wird eingeblendet, wenn Sie eine neue Schnittansicht in einer Zeichnung erstellen oder wenn Sie eine bestehende Schnittansicht auswählen.
Schnittlinie
-
Richtung wechseln
. Sie können die Schnittrichtung auch umkehren, indem Sie auf die Schnittlinie doppelklicken.
-
Etikett
. Hier können Sie den Buchstaben ändern, der der Schnittlinie und der Schnittansicht zugeordnet ist.
-
Schriftart. Um eine andere Schriftart als die des Dokuments für das Schnittlinienetikett auszuwählen, deaktivieren Sie Schriftart des Dokuments und klicken Sie auf
. Wenn Sie die Schriftart der Schnittlinie ändern, können Sie die neue Schriftart auch auf das Schnittansichts-Etikett anwenden.
Schnittansicht
-
Profilschnitt. Erstellt eine Schnittansicht, die durch die Länge der Schnittlinie begrenzt ist, wenn die Linie nicht die gesamt Ansicht umfasst.
-
Nur Schnittflächen anzeigen. Zeigt nur die Flächen an, die von der Schnittlinie geschnitten werden.
|
Gesamter Schnitt
|
Profilschnitt
|
Nur Schnittflächen anzeigen
|
|
|
|
|
Schnitttiefe
Ermöglicht die Erstellung einer Schnittansicht bis zum festgelegten Abstand.
Abstands-Schnittansichten gelten für Komponenten und nicht für Features.
Um einen Abstand festzulegen, führen Sie einen der folgenden Schritte aus:
-
Legen Sie einen Wert für die Tiefe
fest.
-
Wählen Sie Geometrie, wie z.B. eine Kante oder Achse, in der Eltern-Ansicht für Tiefenreferenz
aus.
-

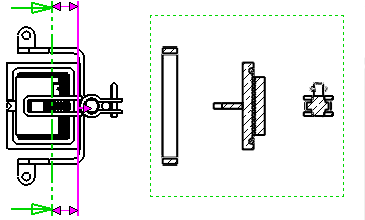

Ziehen Sie die rosafarbige Schnittebene im Grafikbereich, um die Tiefe des Schnitts festzulegen. Alle Komponenten zwischen der Schnittlinie und der Schnittebene werden in der Schnittansicht angezeigt.
Vorschau.
Beschriftung importieren von
Wählen Sie Beschriftungen importieren aus, damit alle ausgewählten Typen von Beschriftungen von referenzierten Teil- oder Baugruppendokumenten importiert werden.
Wählen Sie eine Beschriftungsimport-Option aus:
Nur bei Baugruppen.
Der Anzeigestatus Ausblenden/Einblenden
wird von allen Anzeigestilen unterstützt. Andere Anzeigestatus (Anzeigemodus
, Farbe
etc.) werden nur von Schattiert mit Kanten
und Schattierten Modi
unterstützt.
Anzeige wie Eltern-Ansicht. Um Einstellungen für die Art und die Qualität auszuwählen, die sich von denen der Eltern-Ansicht unterscheiden, deaktivieren Sie diese Option und wählen Sie die neuen Einstellungen aus.
Wählen Sie Hohe Qualität oder Entwurfsqualität, um die Anzeigequalität des Modells festzulegen. Wenn Sie Hohe Qualität auswählen, werden diese Optionen nicht mehr angezeigt.
Ansichten von hoher Qualität und Entwurfsqualität sind nur in Zeichenansichten verfügbar, die erstellt wurden mit:
Gewindedarstellungsanzeige
Die folgenden Einstellungen setzen die Option Gewindedarstellungsanzeige in Extras, Optionen, Dokumenteigenschaften, Detaillierung außer Kraft.
Hohe Qualität. Zeigt präzise Linien und präzises Trimming in Gewindedarstellungen an. Wenn eine Gewindedarstellung nur teilweise sichtbar ist, zeigt Hohe Qualität nur den sichtbaren Teil.
Die Systemleistung ist bei Gewindedarstellungen von Hoher Qualität langsamer. Sie sollten diese Option deaktivieren, bis alle Beschriftungen platziert sind.
Entwurfsqualität. Zeigt Gewindedarstellungen mit weniger Details an. Wenn eine Gewindedarstellung nur teilweise sichtbar ist, zeigt Entwurfsqualität das ganze Feature an.
