Linienformat
Sie können die Farbe, Stärke und Art in Zeichnungen für folgende Elemente festlegen:
Sie können die Farbe für Bezugshinweise und andere Beschriftungen entweder in Layers oder mit dem Werkzeug Linienfarbe festlegen.
Die Einstellungen für Linienformate können wie folgt sein:
Wenn Sie neue Skizzenelemente zu einer Zeichnung hinzufügen, wird das Linienformat von den Layer-Einstellungen bedingt. Wenn kein Layer aktiv ist, wird das Linienformat von den Systemeinstellungen bedingt.
Bei neuen Skizzenelementen und Beschriftungen übersteuern die Linienformat-Werkzeugeinstellungen die Layer-Spezifikationen und die Systemeinstellungen. Eine weitere Methode zur Festlegung der Kanteneigenschaften für Baugruppenkomponenten in Zeichnungen ist die Verwendung von Komponentenlinien.
Formatwerkzeuge
Die Werkzeuge auf der Linienformat-Symbolleiste ändern die folgenden Formate:
-
Layer-Eigenschaften
. Legen Sie die Layer-Eigenschaften (Farbe, Dicke und Art) fest, verschieben Sie Elemente in Layers, und wählen Sie einen Layer für neue Elemente aus.
|
|
-

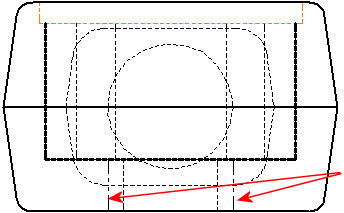

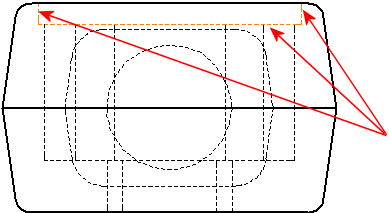

 Linienfarbe. Wählen Sie eine Farbe aus der Palette aus, um Standardeinstellungen außer Kraft zu setzen, und klicken Sie dann auf Standard. Sie können die Standardfarben für Zeichnungen und Bemaßungen in Optionen  , Farben, Einstellungen Farbschema festlegen. Mit dem Werkzeug Farbanzeigemodus (unten) können Sie zwischen festgelegten Farben und System-Farbeinstellungen wechseln.
|
|
|

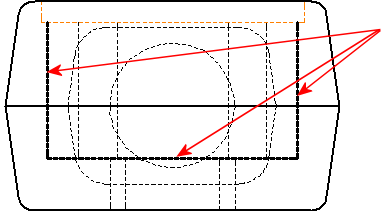

 Während Sie den Cursor über das Menü führen, wird der Stärkenname in der Statusleiste
angezeigt. Entsprechende Linienstärken für den Ausdruck werden in
Dokumenteigenschaften - Linienstärke
definiert.
|
|
|
|
|
|
|
|
-
 Farbanzeigemodus. Um zwischen ästhetischen Farben (ausgewählte Farben in Layers oder mit Linienfarbe) und den
Systemfarben für Status
(voll definiert, unterdefiniert usw.)hin- und herzuwechseln, klicken Sie auf dieses Werkzeug. Skizzenendpunkte und freistehende Bemaßungen sind immer in den Systemfarben für Status.
|
|
Bestimmen des Formats für neue Skizzenelemente in aktuellen und neuen Zeichnungen:
-
Klicken Sie auf ein Werkzeug auf der Linienformat-Symbolleiste, und wählen Sie ein Format aus dem Menü aus.
-
Skizzenelemente jeden Typs (Linien, Mittellinien, Kreise etc.).
Für Elemente, die Sie der Zeichnung hinzufügen, werden die festgelegten Formate verwendet, bis Sie eine anderes Format auswählen.
Ändern des Formats einer vorhandenen Kante oder eines Skizzenelements:
-
Wählen Sie die zu ändernde Kante oder das Skizzenelement aus. Um mehrere Elemente gleichzeitig auszuwählen, halten Sie bei der Auswahl die Strg-Taste gedrückt.
-
Klicken Sie auf ein Werkzeug auf der Linienformat-Symbolleiste, und wählen Sie ein Format aus dem Menü aus.
Das neue Format wird auf die ausgewählten Elemente angewendet.
Kantenfarbe, -dicke oder -schriftart auf die Standardeinstellung zurücksetzen:
Klicken Sie mit der rechten Maustste auf eine Kante, und klicken Sie auf Linien zurücksetzen.
