Bohrungsbeschreibungen

Das Werkzeug Bohrungsbeschreibung fügt Bohrungen, die mit dem Bohrungsassistenten oder mit kreisförmigen Schnitt-Features erstellt wurden, gesteuerte Durchmesserbemaßungen hinzu.

Bohrungsbeschreibungen stehen in Zeichnungen zur Verfügung. Wenn Sie eine Bohrungsbemaßung im Modell ändern, wird die Beschreibung automatisch aktualisiert.

Bohrungsbeschreibungen verwenden Daten vom Bohrungsassistenten, wenn Sie eine Bohrung mit dem Bohrungsassistenten erstellen. Die Standardformate für die Typen des Bohrungsassistenten sind in Installationsverzeichnis>\ solidworks\lang\<german>\calloutformat.txt gespeichert. Bei der zweiten Datei, calloutformat_2.txt, handelt es sich um eine vereinfachte Version. Sie können beide Dateien bearbeiten . Wenn Sie die zweite Datei verwenden möchten, müssen Sie sie in calloutformat.txt umbenennen, da dieser Dateiname von der SolidWorks Software referenziert wird. Sie können den Standardordner für die Bohrungsbeschreibungs-Formatdatei über Extras, Optionen, Systemoptionen, Dateipositionen festlegen.

Die Anzahl der referenzierten Kopien ist in der Bohrungsbeschreibung angegeben, wenn eine Bohrung in einem linearen oder kreisförmigen Muster mit dem Bohrungsassistenten erstellt wurde. In der JIS-Norm können Sie den Indikator der Anzahl der referenzierten Kopien in "x" oder "-" ändern.

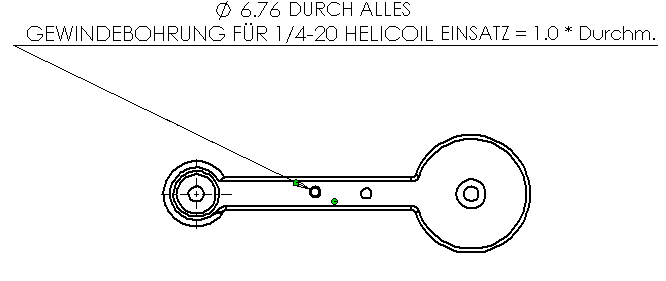

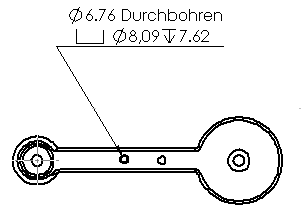

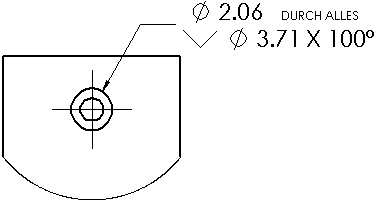

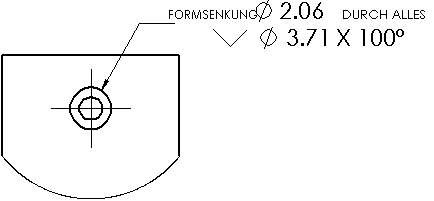

Beispiele für Bohrungsbeschreibungen:

Die Achse der Bohrung muss normal auf das Zeichenblatt sein.

Bohrungsbeschreibungen in einer Zeichnung hinzufügen:

1. Klicken Sie auf der Beschriftungs-Symbolleiste auf Bohrungsbeschriftung , oder klicken Sie auf Einfügen, Beschriftung, Bohrungsbeschriftung.

   Der Cursor ändert sich zu .

2. Klicken Sie auf die Kante einer Bohrung und anschließend im Grafikbereich, um die Bohrungsbeschreibung zu platzieren.

   Eine Bohrungsbeschreibung wird eingefügt, und der PropertyManager Bemaßung wird eingeblendet. Die Beschreibung enthält ein Durchmessersymbol und die Bemaßung des Bohrungsdurchmessers. Wenn die Tiefe der Bohrung bekannt ist, enthält die Beschreibung auch ein Tiefensymbol und die Bemaßung der Tiefe. Wenn die Bohrung im Bohrungsassistenten erstellt wird, enthält die Beschreibung Zusatzinformationen (die Bemaßungen einer Formsenkung oder die Anzahl der referenzierten Bohrungskopien beispielsweise).

3. Bearbeiten Sie die Bohrungsbeschreibung im PropertyManager Bemaßung.

   Sie können die Genauigkeit festlegen, eine Pfeilart auswählen oder Text hinzufügen. Sie sollten jedoch die Bemaßungen und Symbole für die Größe und den Typ der Bohrung behalten.

   Wenn die Bohrung mit dem Bohrungsassistenten erstellt wurde, können Sie auch auf Variablen im PropertyManager Bemaßung klicken, um Zugang zur Liste Beschreibungsvariablen zum Einfügen in die Bohrungsbeschreibung zu erhalten.

   Wenn Sie eine Bohrungsbeschreibung zu einer Gewindebohrung in ANSI Zoll hinzufügen und die aktuellen Zeichnungseinheiten Millimeter sind, werden der Bohrungsdurchmesser und die Tiefen der Bohrung in mm angegeben, jedoch die Gewindebeschreibung ist weiterhin in ANSI Zoll. Es empfiehlt sich, die Gewindebeschreibung durch andere Variablen aus dem Dialogfeld Beschreibungsvariablen zu ersetzen.

4. Wiederholen Sie die Schritte 2 bis 4, um weitere Bohrungsbeschreibungen einzufügen, und klicken Sie dann auf OK .

5. Sie können die Bemaßung in verschiedenen Formaten anzeigen, indem Sie mit der rechten Maustaste auf die Bemaßung, dann auf Anzeigeoptionen und dann eine Option klicken: Anzeige als Durchmesser, Anzeige als Radius, Anzeige als linear, Klammern anzeigen oder Als Prüfmaß anzeigen.



Eigenschaften einer Bohrungsbeschreibung bearbeiten:

Bohrungsbeschreibungen modifizieren, um Toleranzen miteinzubeziehen:

1. Wählen Sie eine Bohrungsbeschreibung aus.

2. Wählen Sie im PropertyManager einen Toleranztyp aus.

3. Geben Sie nach Bedarf einen Wert für Maximale Variation und Minimale Variation ein.

4. Klicken Sie auf OK .

Nach Geometrie oder mit Bohrungsassistenten definieren

So wechseln Sie zwischen der Definition des Bohrungsassistenten und der Definition der Geometrie:

1. Klicken Sie mit der rechten Maustaste auf die Bohrungsbeschreibung, und wählen Sie Anzeigeoptionen, Mit Geometrie definieren.

2. Um zur Bohrungsbeschreibungsdefinition zurückzukehren, klicken Sie mit der rechten Maustaste auf die Bohrungsbeschreibung, und wählen Sie Anzeigeoptionen, Mit Bohrungsassistenten definieren.

   Diese Menüpunkte sind nur verfügbar, wenn Bohrungen mit dem Bohrungsassistenten erstellt wurden.

Indikatoren für referenzierte Kopien

Sie können den Indikator der Anzahl der referenzierten Kopien in einen Bindestrich oder ein "x" nur in der JIS-Norm ändern.

Indikator der Anzahl der referenzierten Kopien ändern:

1. Öffnen Sie calloutformat.txt in einem Text-Editor. Die Datei befindet sich für gewöhnlich in <Installationsverzeichnis>\solidworks\lang\<Sprache>.

2. In der Datei:

   1. Stellen Sie sicher, dass oben in der Datei ein Sternchen (*) vor NO-NUMBER-OF-INSTANCES steht.

   2. Suchen Sie den JIS-Abschnitt. Setzen Sie am Anfang des Abschnitts JIS-COUNT-DELIMITER auf einen Bindestrich oder ein "x":

      • JIS-COUNT-DELIMITER=-

3. Stellen Sie sicher, dass die Datei calloutformat.txt von der Bohrungsbeschreibungs-Formatdatei in Dateipositionen referenziert wird.

Normen manuell definieren

Normen für abgeleitete Bohrungsbeschreibungen manuell definieren:

Hinzufügen von Hinweislinien mit mehreren Knicken zu Bohrungsbeschreibungen
