PropertyManager - Übersicht

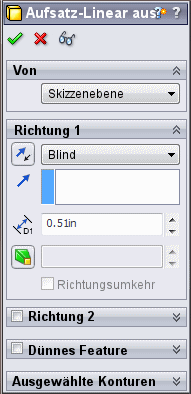

Der PropertyManager wird auf der PropertyManager Registerkarte in der Fensterhälfte links vom Grafikbereich eingeblendet. Er wird geöffnet, wenn Sie Elemente oder Befehle, die im PropertyManager definiert sind, auswählen. Sie können unter Extras, Optionen, Systemoptionen Allgemein bestimmen, ob er auch in anderen Fällen geöffnet werden soll.

  • Titelleiste. Das Feature-Symbol und der Feature-Name (Linear austragen1 zum Beispiel) (schreibgeschützt).

  • Schaltflächen.

OK. Auswahl akzeptieren, Befehl ausführen und den PropertyManager schließen.

Abbrechen. Auswahl ignorieren und den PropertyManager schließen.

Vorschau. Vorschau des Features anzeigen.

Hilfe. Das entsprechende Hilfethema öffnen.

Sichtbar. Den PropertyManager mit dem Stecknadelsymbol offen halten.

Zurück. Zum vorhergehenden Schritt zurückkehren.

Nächste . Zum nächsten Schritt weiter gehen.

Rückgängig. Den vorhergehenden Schritt rückgängig machen.

  • Meldung . Ein Textfeld, das Sie zum nächsten Schritt führt und häufig verschiedene Möglichkeiten zur Implementierung des nächsten Schritts aufzeigt.

  • Gruppenfelder. Verschiedene zusammenhängende Schaltflächen, Listen- und Auswahlfelder mit einem Gruppentitel, (z. B. Richtung 1), die aufgeklappt oder zugeklappt werden können.

  • Auswahlfelder. Akzeptieren Sie die Auswahl im Grafikbereich oder im FeatureManager. Wenn die Felder aktiv sind, sind sie rosafarben. Wenn Sie ein Element im Auswahlfeld auswählen, wird es im Grafikbereich hervorgehoben. Um eine Auswahl in einem Feld aufzuheben, klicken Sie darauf mit der rechten Maustaste und wählen Sie Löschen (für ein Element) oder Auswahl aufheben (für alle Elemente).

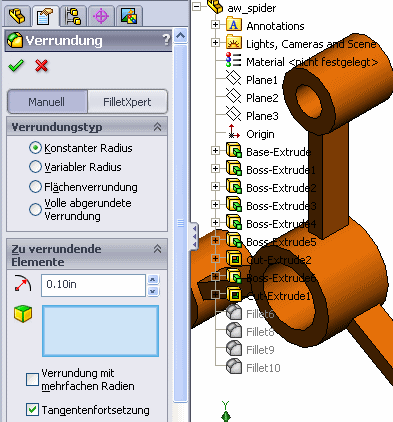

Aufschwingender FeatureManager

Klicken Sie auf die PropertyManager Titelleiste, um den aufschwingenden FeatureManager im Grafikbereich anzuzeigen.

Horizontale und vertikale Steuerung

Wenn Sie neue Dokumente erstellen, wird der PropertyManager mit der optimalen Breite geöffnet. Sie können mit der Trennleiste, die den PropertyManager vom Grafikbereich trennt, seine Breite anpassen. Bei der optimalen Breite für die Anzeige des PropertyManagers schnappt die Trennleiste ein.

Sie können mit einer Trennleiste den linken Fensterbereich teilen, um beliebige Kombinationen von Manager, FeatureManager, ConfigurationManager und Registerkarten von Zusatzanwendungen anzuzeigen. Wenn sich der Cursor zu verändert, ziehen Sie den horizontalen Grafikbereichteiler nach unten. Um zu einem einzelnen Fensterbereich zurückzukehren, doppelklicken Sie auf den Grafikbereichteiler, oder ziehen Sie ihn nach oben in den Fensterbereich.



PropertyManager frei beweglich halten oder befestigen

Um den PropertyManager frei beweglich zu halten, ziehen Sie seine Titelleiste von der befestigten Position. Sobald er frei beweglich ist, können Sie den PropertyManager an eine beliebige Stelle im oder außerhalb des SolidWorks Fensters ziehen.



Um ein frei bewegliches PropertyManager Fenster zu befestigen, führen Sie einen der folgenden Schritte aus:



  • Verschieben Sie, während Sie den PropertyManager auf dem SolidWorks Fenster ziehen, den Cursor über ein Befestigungssymbol:


Befestigen links oben als Registerkarte


Befestigen links oben im Grafikbereich



Befestigen links unten



Befestigen rechts unten



  • Doppelklicken Sie auf die Titelzeile im frei beweglichen PropertyManager Fenster, um zur letzten Befestigungsposition zurückzukehren.
