Uso del selettore di funzioni
Il selettore di funzioni è una barra degli strumenti contestuale e mobili utile per distingue tra i vari tipi di funzione DimXpert. Le scelte disponibili nel selettore dipendono dalla faccia selezionata e dal comando attivo al momento. Utilizzare il selettore per scegliere qualsiasi tipo di funzione:
L'ordine delle funzioni nel selettore si basa sulla loro complessità:
-
Le funzioni di base, come piani, cilindri e coni sono a sinistra.
-
Le funzioni composite come fori lamati, intagli, asole e ripetizioni sono al centro.
-
Le funzioni composte come fori composti e punti d'intersezione sono a destra. Queste funzioni richiedono selezioni ulteriori.
In DimXpert, una faccia può definire anche diversi tipi di funzione di produzione per i quali sono necessarie quote e tolleranze diverse.
Per utilizzare il selettore di funzioni e creare quote individuali per una ripetizioni di fori:
-
Aprire una parte da misurare con DimXpert.
-
Fare clic su Quota della dimensione
nella barra degli strumenti DimXpert oppure selezionare Strumenti, DimXpert, Quota della dimensione.
-
Selezionare la faccia del foro di sinistra.

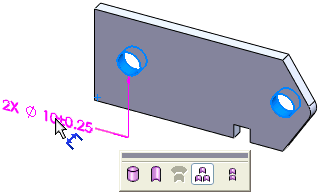

Il selettore di funzioni passa automaticamente alla ripetizione foro 2X.
-
Fare clic su Foro
nel selettore di funzioni.
-
Fare clic nell'area grafica per inserire la quota.
-
Nel PropertyManager, per Tolleranza/Precisione, immettere 0,5 come Variazione massima
.
-
Fare clic su
.
-

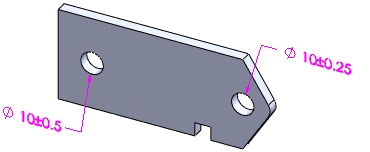

Ripetere la procedura per il foro di destra, utilizzando i valori della tolleranza di default.
