PropertyManager Blocco

Per visualizzare il PropertyManager di Blocco, selezionare un'entità di schizzo di tipo blocco in modalità Modifica schizzo.

Relazioni esistenti

Elenca le relazioni del blocco selezionato.

Aggiungi relazioni

Elenca le relazioni che si possono aggiungere al blocco selezionato.

Definizione

Collegamento al file. Riverbera le modifiche apportate al file originale in tutte le varianti del blocco.

Sfoglia. Quando è selezionata l'opzione Collegamento al file, inserisce un'altra variante del blocco corrente o un blocco diverso collegato ad un file.

Non è possibile modificare il blocco nel documento corrente.

Modifica. Consente le modifiche al blocco.

Punto di inserimento. Inserisce un manipolatore del punto da trascinare nella posizione desiderata.

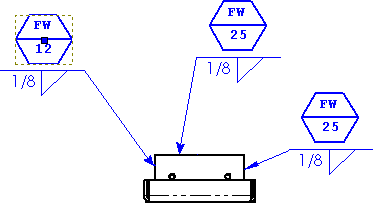

Linea di associazione e punti di inserimento (solo disegni). bsp;Inserisce un manipolatore di punto e una linea di associazione, trascinabili individualmente nella posizione desiderata.

Per costruzione. Converte il blocco selezionato in geometria da costruzione.

Parametri

Scala del blocco . Indica la scala del blocco. Il valore di default 1 rappresenta la dimensione del blocco originale.

Scala quote (solo disegni). Scala qualsiasi quota (compresa l'altezza del testo, la dimensione delle frecce e le aree aperte tra linee di estensione o gli offset) rispetto alla Scala del blocco .

Rotazione del blocco . Regola la rotazione del blocco. Il valore di default 0 rappresenta l'angolo di rotazione con cui è stato creato il blocco originale.

Blocca angolo. Fissa l'orientamento del blocco in modo che non possa ruotare con un angolo diverso. È possibile trascinare il blocco; l'angolo rimane fisso.

Linea di associazione, Livello e Visualizzazione testo/quota sono utilizzati solamente nei documenti di disegno .

Linea di associazione

Stile a freccia. Selezionare uno stile.

Livelli

Livello . Per disegni con livelli.

Visualizzazione testo/quota

Visualizza testo . Selezionare l'istanza di un blocco per vedere come le note in un blocco sono visualizzate.

• Normale. Mostra tutte le note visibili nel blocco.

• Tutto. Mostra tutte le note, a prescindere dalle impostazioni della nota.

• Nessuna. Rende tutte le note invisibili.

Attributi . Modifica i valori degli attributi della nota se si includono i nomi dell'attributo nella definizione del blocco. Selezionare l'istanza di un blocco e fare clic su Attributi per impostare il valore dell'attributo. Non si può modificare il valore degli attributi contrassegnati con Sola lettura.

Mostra quote . Selezionare o deselezionare l'opzione.

Proprietà di massa (solo SolidWorks Motion)

Massa. Il valore di massa usato nell'esecuzione degli studi del movimento Analisi del movimento.

Sposta centro della massa. Fare clic per trascinare o visualizzare il centro del blocco della massa nell'area grafica.

Azzera centro della massa. Azzera il centro della massa al centro del blocco.

Momento di inerzia. Fare clic per modificare i momenti di massa di default dell'inerzia.
