Esportazione e collegamento di equazioni

Questa procedura mostra il nuovo flusso di lavoro per l'esportazione e il collegamento ai file di testo.

  1. Nella finestra di dialogo Equazioni, fare clic su Esporta.

  2. Nella finestra di dialogo Salva con nome:
    1. specificare il nome e la posizione del file di testo.
    2. Fare clic su Salva.

      Le equazioni vengono salvate in un file di testo.Viene visualizzata la finestra di dialogo Esporta equazioni.

      La finestra di dialogo Esporta equazioni contiene due colonne.La prima colonna indica le equazioni che verranno esportate in un file di testo.La seconda colonna indica le equazioni che verranno collegate tra il modello e il file di testo, in modo che le modifiche vengano applicate in entrambi.Per impostazione predefinita, tutte le equazioni vengono esportate e collegate.

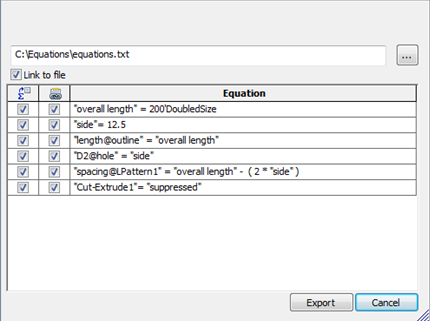

      Esportazione di equazioni

      Le equazioni individuali possono essere collegate o scollegate scegliendo o deselezionando le caselle di controllo nella colonna Link. Le stesse capacità sono disponibili nella schermata Equazioni quando vengono collegate ad un file esterno.

  3. Nella finestra di dialogo Esporta equazioni, fare clic su Esporta.

    Nella schermata Equazioni, l'opzione Collega al file esterno è selezionata. Apparirà anche il percorso del file.

    Collegamento ad un file esterno

  4. Nella finestra Equazioni, fare clic su Apri il file collegato button_compare_drawings_open.gif.

    Il file si apre in un editor di testo.

  5. Cambiare "lunghezza generale" da 200 a 100 e aggiornare i commenti da DimensioneDuplice a Dimensione originale. Salvare quindi il file.

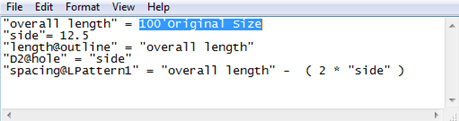

    file di testo delle equazioni

  6. Nella finestra Equazioni, fare clic su Ricostruisci OTTool_Rebuild_Standard.gif.

    Tutte le quote che usano la variabile globale, "lunghezza generale" si riducono alla quota originale. La finestra Equazioni visualizza un'altra colonna per tutte le voci collegate al file esterno.

    Equazioni e variabili globali collegate esternamente non possono più essere cambiate in questa finestra di dialogo. Usare il file esterno per modificarle.

  7. Nella schermata Equazioni, deselezionare l'opzione Collega al file esterno è selezionata

    Ora tutte le equazioni e variabili globali possono essere modificate nella schermata. Il percorso al file esterno e la colonna Link vengono rimossi.

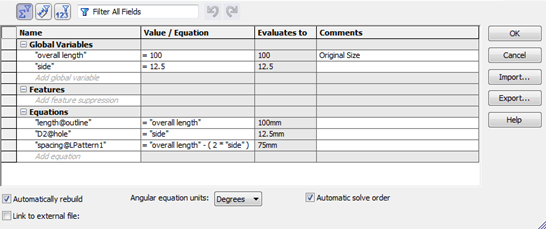

    EquationsDialog_w/o_links

Argomento principale: Esempio di utilizzo delle equazioni
