Assieme a fissaggio mobile senza Mobile

Per valutare la situazione peggiore senza tenere conto del fissaggio mobile:

  1. Aprire l'assieme da valutare.
  2. Creare uno studio TolAnalyst e navigare al PropertyManager Risultato.
  3. In Parametri di analisi, deselezionare Fissaggi e perni mobili.

    In questo esempio, in Sintesi di analisi, il valore Min è 48 e quello Max è 52, per un range totale di 4mm.

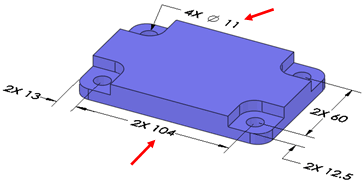

Per calcolare il minimo della situazione peggiore, TolAnalyst calcola i fori di distanza della piastra superiore alla dimensione LMC 11, che porta la tolleranza di posizione a 1. TolAnalyst può quindi simulare la quota di base 105 tra i fori a 104.
Per i sostegni d'asse, quando TolAnalyst calcola i fori di distanza alla misura LMC di 11, la tolleranza di posizione risultante è 1.0, che consente di una quota di base 27.5 dal riferimento B ai fori calcolati a 28.

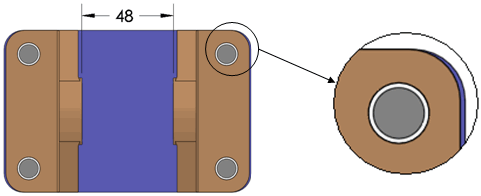

Se si assemblano le parti senza attivare l'opzione Fissaggio mobile, TolAnalyst allinea i fori a gioco nei supporti d'asse in maniera concentrica ai fori filettati della piastra superiore, producendo un valore minimo di 48 nel caso peggiore.
